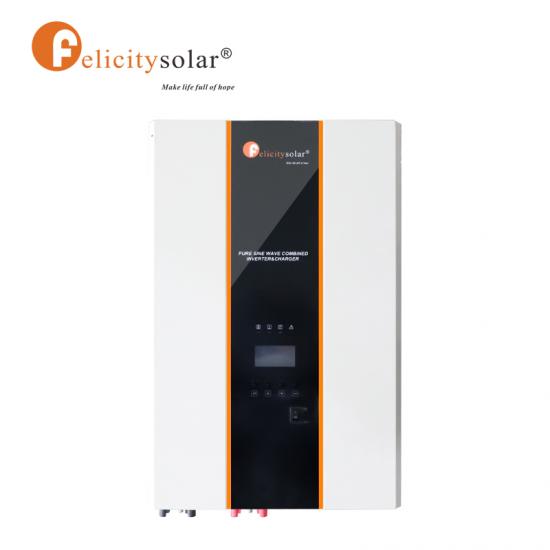

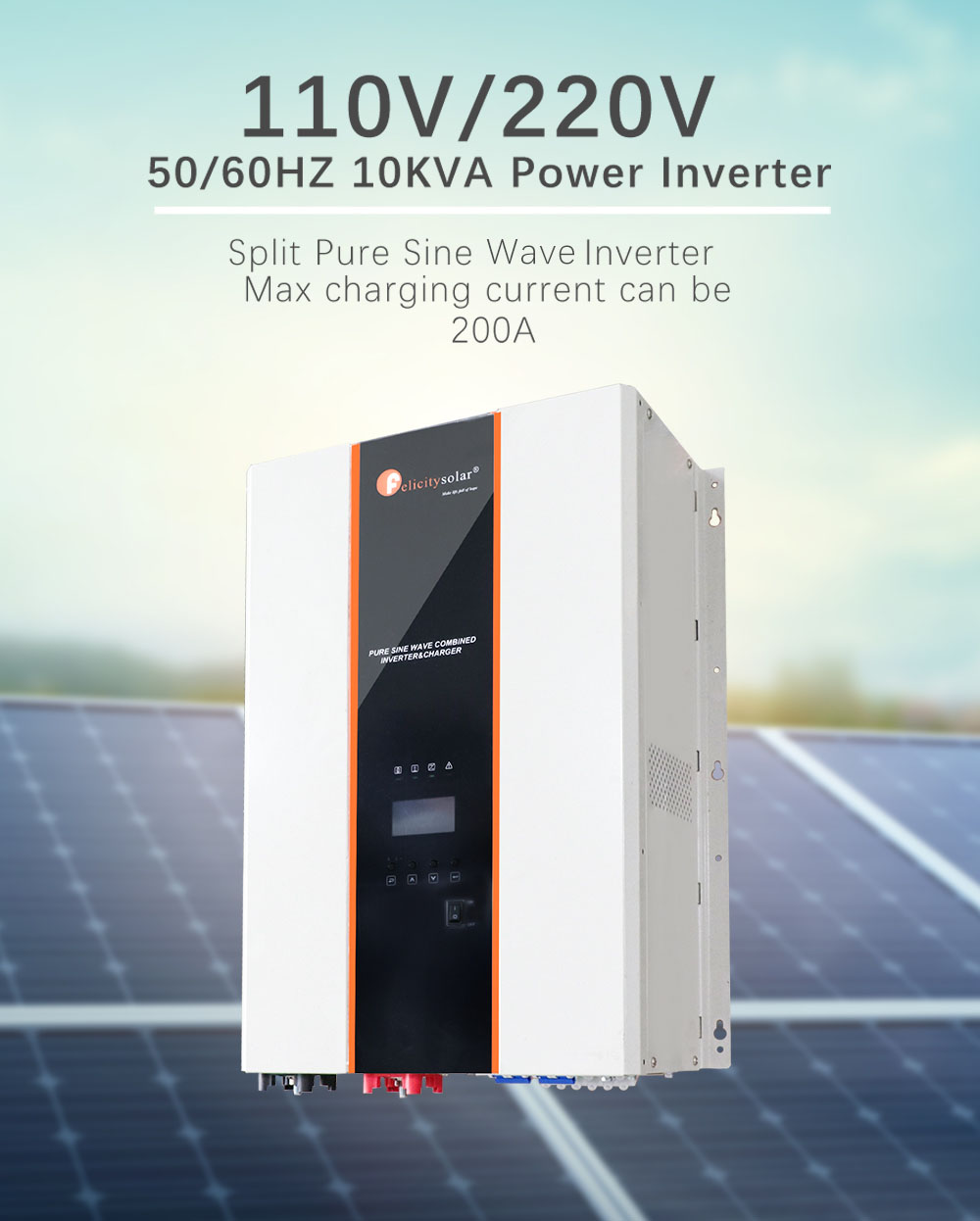

تقديم المنتج
>وظيفة تجاوز الشحن: عندما تكون الوحدة مغلقة، يمكن تنشيطها باستخدام إخراج التجاوز ويمكنها شحن البطارية.

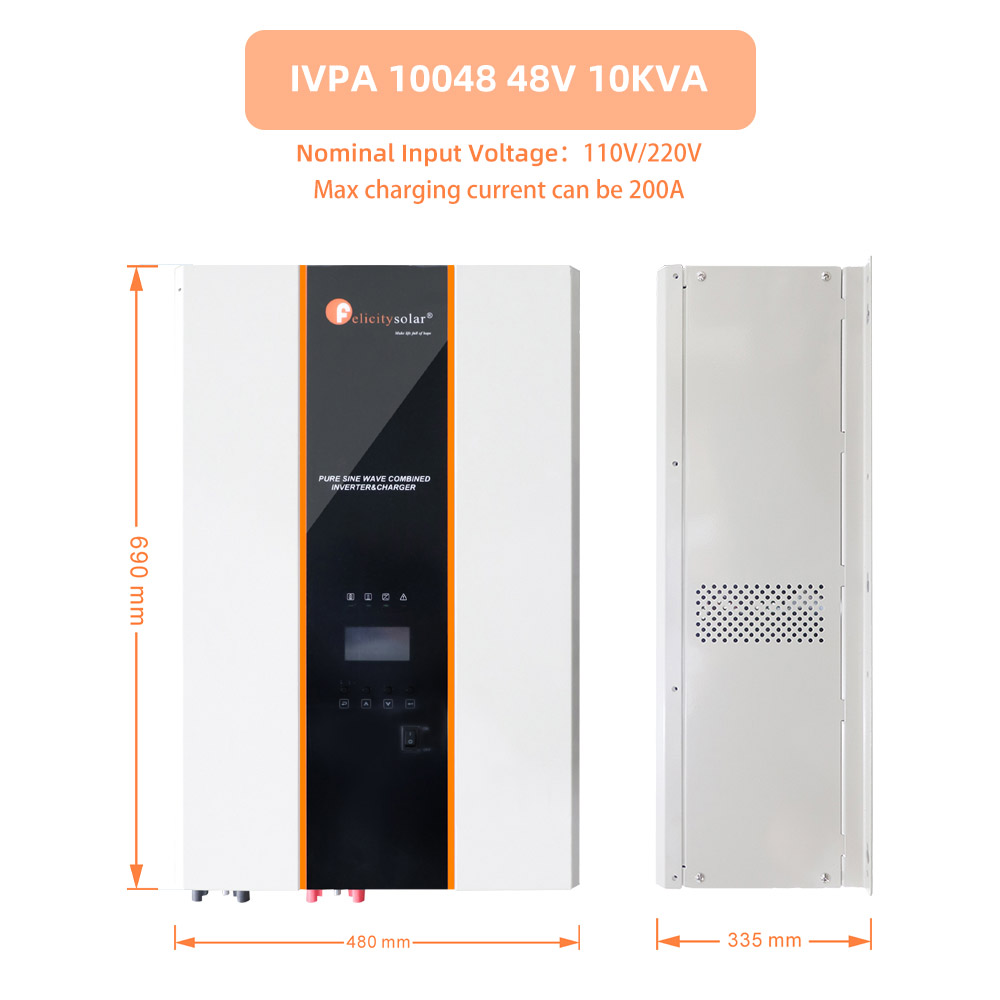

> تيار شحن عالي، يمكن أن يكون تيار الشحن الأقصى 200 أمبير لـ IVPA10048 و180 أمبير لـ IVPA7548، و170 أمبير لـ IVPA5048، و120 أمبير لـ IVPA3524.
> مجموعة واسعة من جهد دخل التيار المتردد: يمكن أن يكون نطاق جهد دخل التيار المتردد 90-280 فولت لـ IVPA7548 و IVPA10048، 80-140 فولت لـ IVPA5048 و IVPA3524. يمكن أن يكون متوافقًا بشكل أفضل مع عمل المولد. من النادر أن يكون هناك نطاق واسع من جهد الدخل لعاكس تردد الطاقة.
>أولوية الكهرباء والبطارية اختيارية: يمكن للعميل اختيار أولوية الكهرباء أو البطارية وفقًا لاحتياجاته.
>البطارية محددة ذاتيًا: يمكن للعميل ضبط جهد الشحن الزائد وجهد التعويم وجهد التفريغ الزائد.
>متوافق مع 50/60 هرتز.
> ذكي: تعديل ذكي لجهد التفريغ الزائد، وضبط ذكي لجهد التفريغ الزائد وفقًا لقوة الحمل؛ مروحة تبريد ذكية، تعديل ذكي للسرعة وفقًا للطاقة وتيار الشحن ودرجة حرارة القلب داخل الجهاز.
>السلامة: تم تحسين تصميم السلامة بشكل عام. حماية شاملة (من بينها حماية المحولات من ارتفاع درجة الحرارة، وهي تصميم رائد في هذا المجال).
لاحقًا، يُمكنه التواصل مع نظام MPPT الخاص بنا. ويُمكن إدارة شحن الكهرباء والشحن الشمسي بشكل شامل وعلمي.

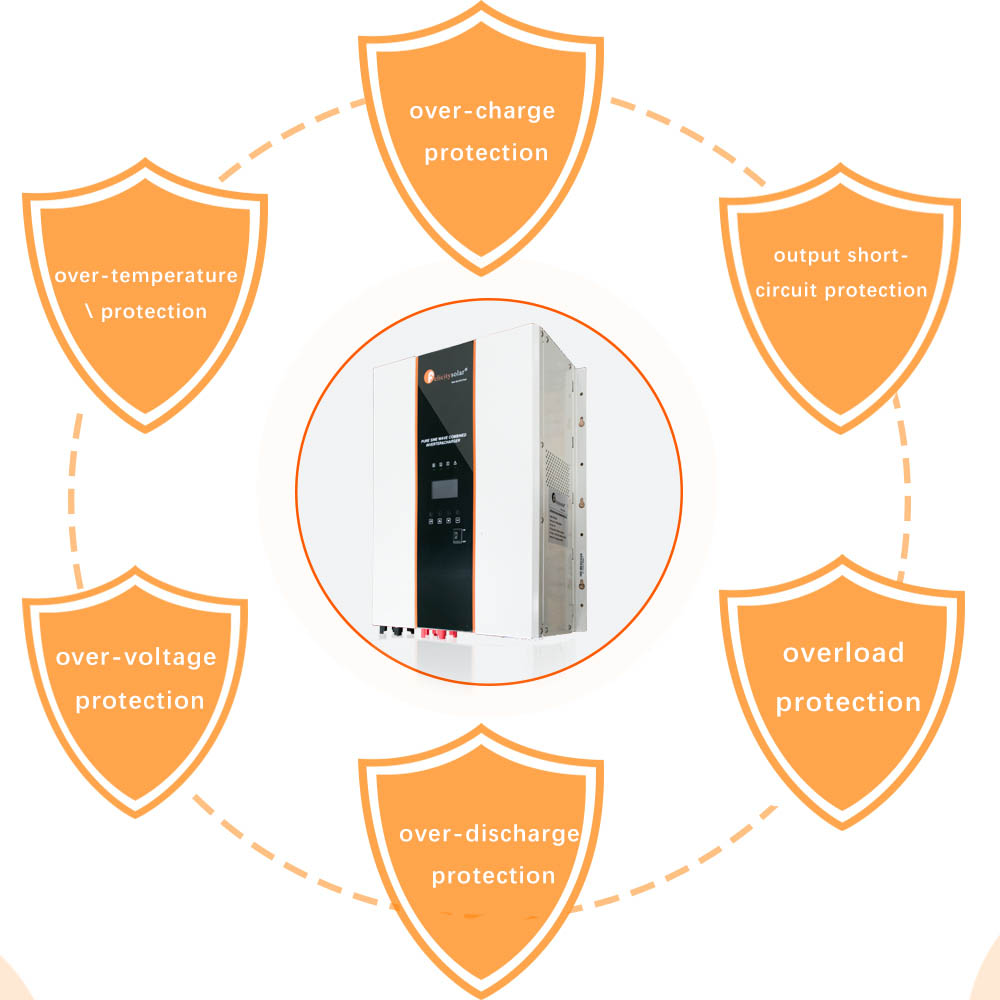

ميزة:
1. حماية السلامة الشخصية
2. تعويض درجة الحرارة، وحماية البطارية
3. حماية البطارية من الشحن الزائد والتفريغ
4. حماية العاكس من الحمل الزائد وقصر الدائرة الكهربائية الناتجة
5. حماية من درجة الحرارة الزائدة
6. حماية النقل
7. حماية من التيار الزائد عند مدخل التيار المتردد ومخرجه
8. حماية من ماس كهربائي للشحن
ورقة التاريخ
نموذج
IVPA3524
IVPA5048
IVPA7548
IVPA10048
طاقة الخرج المقدرة (VA)
3500 فولت أمبير
5000 فولت أمبير
7500 فولت أمبير
10000 فولت أمبير
طاقة الخرج المقدرة (واط)
2800 واط
4000 واط
6000 واط
8000 واط
جهد الدخل الاسمي المستمر
24 فولت
48 فولت
48 فولت
48 فولت
شكل موجة جهد الإدخال
جيبية (مرافق أو مولد)
اتصال طرفي
ل ن
هوت 1 هوت 2
انقطاع الخط المنخفض
170فولت ± 7 فولت (يو بي إس)
90 فولت تيار متردد ± 7 فولت (الأجهزة)
نطاق إدخال التيار المتردد لإعادة توصيل الخط المنخفض
180فولت ± 7 فولت (يو بي إس)
100 فولت تيار متردد ± 7 فولت (الأجهزة)
قطع الخط العالي
280فولت ± 7فولت
إعادة توصيل الخط العالي
270فولت ± 7فولت
أقصى جهد دخل للتيار المتردد
280 فولت جذر متوسط التربيع
تردد الإدخال الاسمي
50 هرتز/60 هرتز
فصل تردد الخط المنخفض
40±1 هرتز
إعادة توصيل التردد المنخفض للخط
42±1 هرتز
فصل تردد الخط العالي
65±1 هرتز
إعادة توصيل التردد العالي للخط
63±1 هرتز
شكل موجة جهد الخرج
المزامنة مع جهد الإدخال
حماية من التحميل الزائد (حمل SMPS)
واقي التيار الزائد
حماية مفتاح الهواء
واقي التيار الزائد
حماية مفتاح الهواء
حماية الدائرة القصيرة للإخراج
واقي التيار الزائد
حماية مفتاح الهواء
واقي التيار الزائد
حماية مفتاح الهواء
اف
في
الكفاءة (وضع الخط)
≥95%
زمن النقل (التيار المتردد إلى التيار المستمر)
15 مللي ثانية (القيمة النموذجية)
وقت النقل (DC إلى AC)
15 مللي ثانية (القيمة النموذجية)/30 مللي ثانية (القيمة الخاصة)
المرور بدون بطارية
لا
واقي التيار الزائد (الشبكة)
50 أمبير
63أ
63أ
63أ
جدوى
تكلفة
وضع
خاص
في
كاتي
جهد الإدخال الاسمي
80- 140فولت تيار متردد
90-280فولت
نطاق جهد الإدخال
يعتمد على نوع البطارية
جهد الخرج الاسمي
40 أمبير
50 أمبير
60 أمبير
80 أمبير
أقصى تيار شحن
0-40 أمبير
0-50 أمبير
0-60 أمبير
0-80 أمبير
تنظيم تيار الشحن
قاطع الدائرة
الجهد الأولي للبطارية
50 أمبير
63أ
63أ
63أ
ماس كهربائي في الشاحن
تعتمد على نوع البطارية أو محددة ذاتيًا
حجم القاطع
نعم

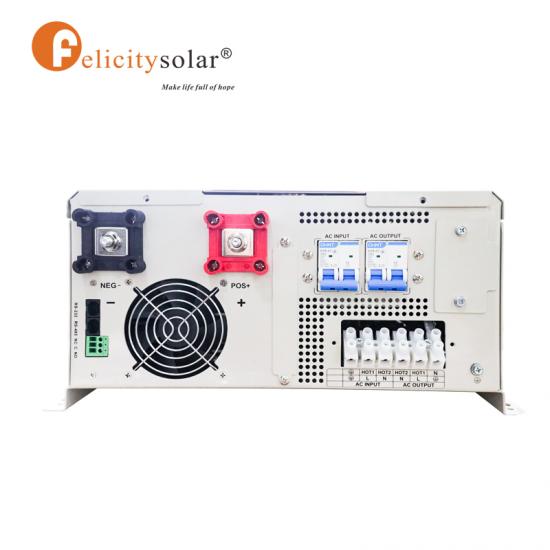

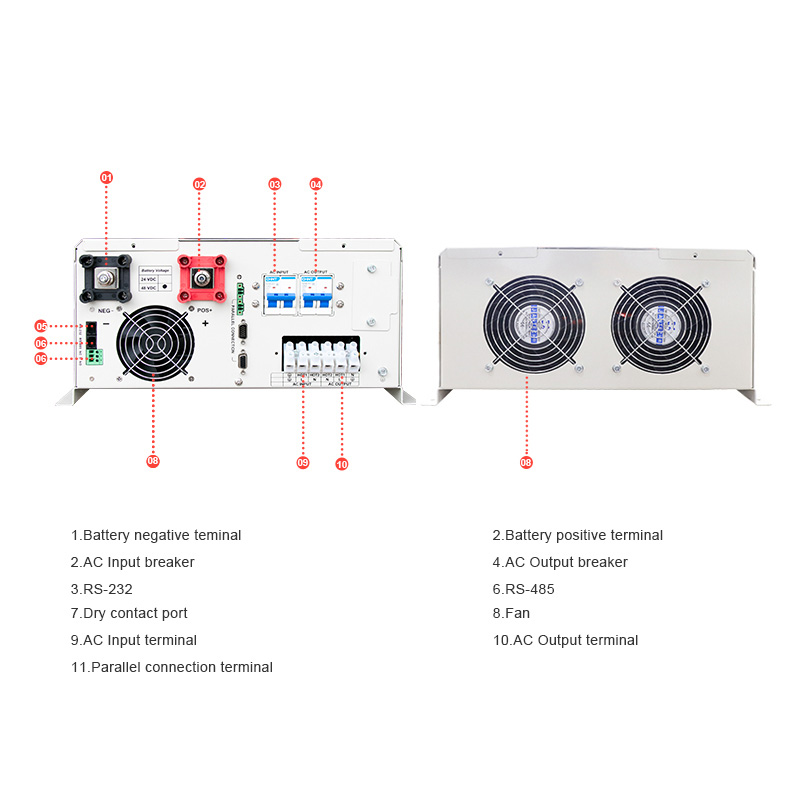

تفاصيل المنتج
إجراء التثبيت:
1. تأكد من أن جهد التيار المستمر للعاكس يتوافق مع جهد البطارية.
2. تأكد من توصيل القطب الموجب (الأحمر) للعاكس بالقطب الموجب (الأحمر) للبطارية، والقطب السالب (الأسود) للعاكس بالقطب السالب (الأسود) للبطارية، ثم قم بربط المسمار.
3. قم بتشغيل العاكس وتأكد من أنه يعمل بشكل جيد، وإذا كان يعمل بشكل جيد فقم بإيقاف تشغيله.
4. قم بتوصيله بمصدر طاقة التيار المتردد / سلك الأرض، ثم قم بتشغيل العاكس وتأكد من أنه يعمل بشكل طبيعي (قم بشحن البطارية وإظهار تيار الشحن) إذا كان الأمر كذلك، فقم بإيقاف تشغيل العاكس.
5. قم بتوصيل سلك الحمل/الأرضي وتشغيل العاكس (وضع توفير الطاقة التلقائي أو وضع إيقاف تشغيل توفير الطاقة).
6. قم بتشغيل التحميل.
شهادة
