ميزة:

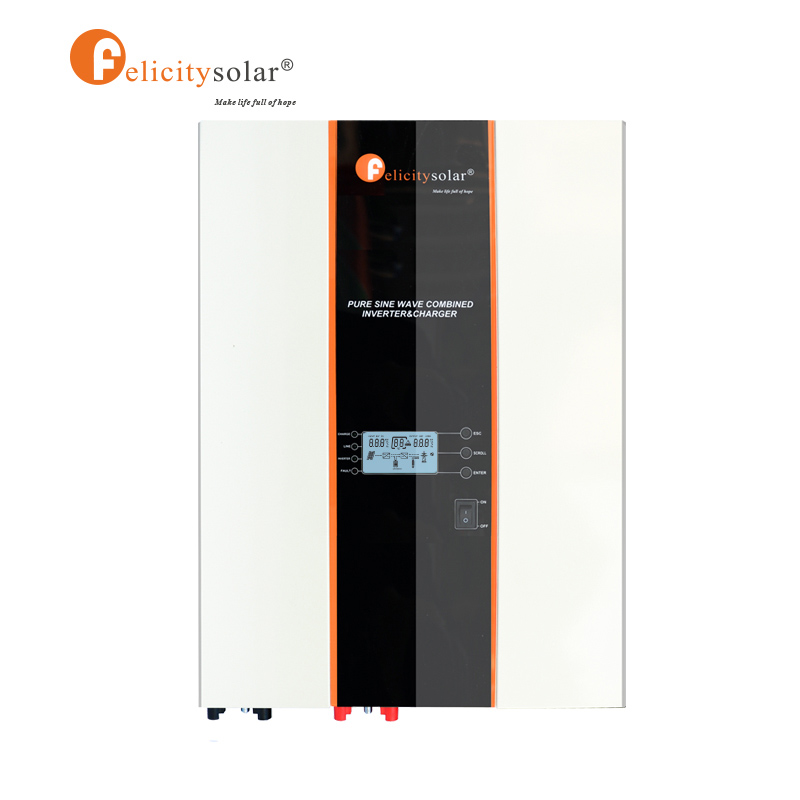

1. شاشة LCD، تعرض أداء العمل بشكل بديهي
2. مروحة تبريد منخفضة الديسيبل، وكفاءة عالية بدون ضوضاء
3. تحذير من وجود خطأ
4. سهولة التركيب
5. جهاز التحكم عن بعد
6. RS232 قم بتوصيل الكمبيوتر لمراقبة أداء العاكس
ورقة التاريخ
| عاكس الطاقة الشمسية IVPS | |||||||||||||||||
| نموذج | 5048 | ||||||||||||||||
| 5000 فولت أمبير | |||||||||||||||||
| الطاقة الناتجة المقدرة (واط) | 5000 فولت أمبير/4000 واط | ||||||||||||||||
| جهد الدخل المستمر الاسمي | 48 فولت | ||||||||||||||||
| مواصفات وضع الشحن والخط | |||||||||||||||||
| جهد الإدخال الطبيعي | 220 فولت تيار متردد | ||||||||||||||||
| انقطاع الخط المنخفض | 90فولت ± 7فولت | ||||||||||||||||
| نطاق إدخال التيار المتردد لإعادة توصيل الخط المنخفض | 100فولت ± 7فولت | ||||||||||||||||
| قطع الخط العالي | 280فولت ± 7فولت | ||||||||||||||||
| إعادة توصيل الخط العالي | 270فولت ± 7فولت | ||||||||||||||||
| شكل موجة جهد الخرج | كما هو الحال مع شكل الموجة المدخلة | ||||||||||||||||
| الكفاءة (وضع الخط) | ≥95% (الحمل المقدر R، والبطارية مشحونة بالكامل) | ||||||||||||||||
| تصنيف مفتاح النقل | تيار متردد 40 أمبير | ||||||||||||||||
| وقت النقل (التيار المتردد إلى التيار المستمر) | 15 مللي ثانية (نموذجي) | ||||||||||||||||
| وقت النقل (DC إلى AC) | 15 مللي ثانية (نموذجي) | ||||||||||||||||
| المرور بدون بطارية | نعم | ||||||||||||||||
| تيار الحمل الزائد المدخل | تيار متردد 40 أمبير | ||||||||||||||||
| جهد الخرج الاسمي | يعتمد على نوع البطارية | ||||||||||||||||
| أقصى جهد للشحن | تيار مستمر 40 أمبير | ||||||||||||||||
| تنظيم تيار الشحن | تيار الشحن قابل للتعديل: 0 أمبير، 10 أمبير، 20 أمبير، 30 أمبير، 40 أمبير | ||||||||||||||||
| حجم القاطع | يعتمد على نوع البطارية أو محدد ذاتيًا | ||||||||||||||||
| حماية من الشحن الزائد | نعم | ||||||||||||||||
| خوارزمية | الاجتماع العام السنوي | ||||||||||||||||
| فيضان | |||||||||||||||||
| الذات | |||||||||||||||||
| مواصفات وضع العاكس | |||||||||||||||||
| شكل موجة جهد الخرج | موجة جيبية نقية | ||||||||||||||||
| مصنع الطاقة | 1 | ||||||||||||||||
| جهد الخرج الاسمي | 220فولت ± 5% | ||||||||||||||||
| تردد الإخراج الاسمي (هرتز) | 50±0.3 هرتز/60±0.3 هرتز (قابل للتعديل) | ||||||||||||||||
| حماية من الحمل الزائد (SMPS) | 60 ثانية عند ≥ 150% حمل؛ 120 ثانية عند 105%-150% حمل | ||||||||||||||||
| تصنيف الارتفاع | 2*قوة مقدرة لمدة 5 ثوانٍ | ||||||||||||||||
| قادرة على البدء بالكهرباء | نعم | ||||||||||||||||
| حماية الدائرة القصيرة للإخراج | نعم | ||||||||||||||||
| تيار التحميل الخارجي | تيار متردد 30 أمبير | ||||||||||||||||
| جهد الدخل الاسمي المستمر | 48 فولت تيار مستمر | ||||||||||||||||
| إنذار انخفاض البطارية | 11.5 فولت/23 فولت/46 فولت تيار مستمر عند التحميل <50%؛ 11 فولت/22 فولت/44 فولت تيار مستمر عند التحميل>=50% | ||||||||||||||||
| قليل استعادة البطارية | 11.75 فولت/23.5 فولت/47 فولت تيار مستمر عند التحميل<50%;11.5 فولت/23 فولت/46 فولت تيار مستمر عند التحميل>=50% | ||||||||||||||||
| إيقاف تشغيل مدخلات التيار المستمر المنخفضة | 10.75 فولت/21.5 فولت/43 فولت تيار مستمر عند التحميل<50%;10.5 فولت/21 فولت/42 فولت تيار مستمر عند التحميل>=50% | ||||||||||||||||
| إنذار وخطأ مدخلات التيار المستمر العالية | 15.75 فولت تيار مستمر ± 0.4/31.50 فولت تيار مستمر ± 0.4 فولت/63 فولت تيار مستمر ± 0.4 فولت | ||||||||||||||||
| استعادة مدخلات التيار المستمر العالية | 15.5 فولت تيار مستمر ± 0.4/31.0 فولت تيار مستمر ± 0.4 فولت/62 فولت تيار مستمر ± 0.4 فولت | ||||||||||||||||
| درجة حرارة التشغيل | 0 درجة مئوية إلى 40 درجة مئوية | ||||||||||||||||
| نطاق التخزين المعتدل | -15 درجة مئوية -60 درجة مئوية | ||||||||||||||||
| البعد (مم) | 765*329*298 ملم | ||||||||||||||||
تفاصيل المنتج
إجراء التثبيت:
1. تأكد من أن جهد التيار المستمر للعاكس يتوافق مع جهد البطارية.

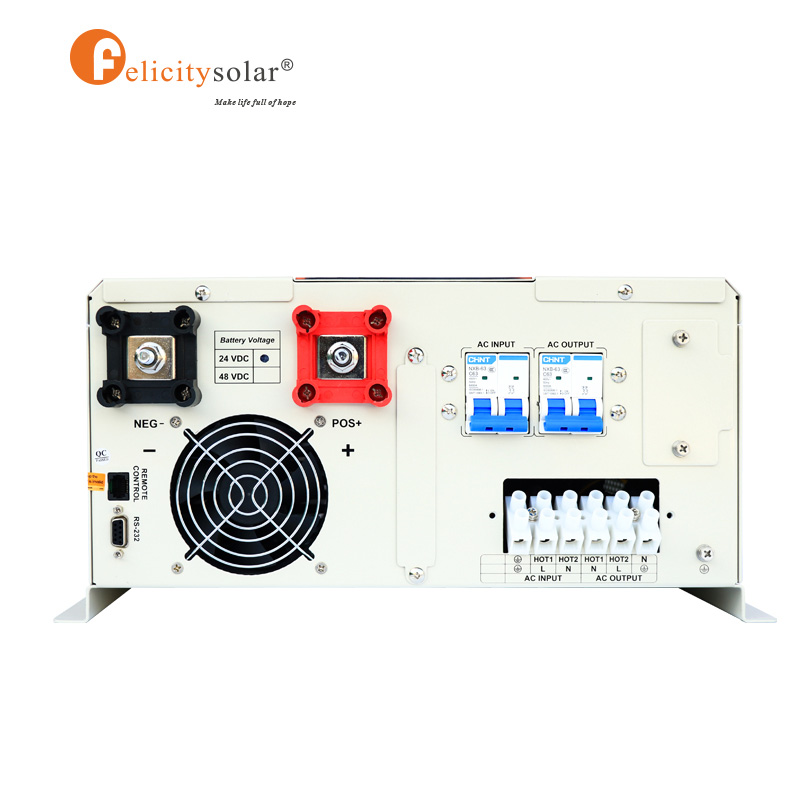

2. تأكد من توصيل القطب الموجب (الأحمر) للعاكس بالقطب الموجب (الأحمر) للبطارية، والقطب السالب (الأسود) للعاكس بالقطب السالب (الأسود) للبطارية، ثم قم بربط المسمار.
3. قم بتشغيل العاكس وتأكد من أنه يعمل بشكل جيد، وإذا كان يعمل بشكل جيد فقم بإيقاف تشغيله.
4. قم بتوصيله بمصدر طاقة التيار المتردد / سلك الأرض، ثم قم بتشغيل العاكس وتأكد من أنه يعمل بشكل طبيعي (قم بشحن البطارية وإظهار تيار الشحن) إذا كان الأمر كذلك، فقم بإيقاف تشغيل العاكس.
5. قم بتوصيل سلك الحمل/الأرضي وتشغيل العاكس (وضع توفير الطاقة التلقائي أو وضع إيقاف تشغيل توفير الطاقة).
6. قم بتشغيل التحميل.
الأسئلة الشائعة
س: هل يمكننا استخدام هذا العاكس مع الكهرباء المترددة؟
ج: نعم، يمكن لمحول الموجة الجيبية النقية Pursunsys أن يعمل بالتيار المتردد الهجين، والمولدات، والطاقة الشمسية، ونظام UPS.
س: إذا استخدمنا الكهرباء المستمرة والمترددة معًا، أيهما سيكون أولاً؟
أ: محول الموجة الجيبية النقية Pursunsys هو تيار متردد أولاً.
س: ماذا عن كفاءة هذا العاكس؟
أ:يتميز محول الموجة الجيبية النقية Pursunsys بكفاءة طاقة تصل إلى 80%.
س: ما نوع الشهادة التي لديك لهذا العاكس؟
ج: لدينا العديد من الشهادات، شهادة IEC من Beide Compliance Loboratory، شهادة SONCAP من CIC، إلخ.
