ما هو العاكس:
محول الطاقة الشمسية، أو ما يُعرف بمحول الطاقة الكهروضوئية، يُحوّل خرج التيار المستمر المتغير من لوحة شمسية كهروضوئية (PV) إلى تيار متردد (AC) بتردد خدمة عامة، يمكن ربطه بشبكة كهربائية مستقلة. وهو عنصر أساسي في توازن نظام الطاقة الشمسية، مما يسمح باستخدام المعدات التقليدية التي تعمل بالتيار المتردد.
ميزة:
1. مروحة تبريد منخفضة الديسيبل، وكفاءة عالية بدون ضوضاء.
2.تحذير إنذار الخطأ.
3. سهولة التثبيت.
4.التحكم عن بعد.
5. جهد خرج موجة جيبية نقية.
6. نطاق تردد الجهد على نطاق واسع.
7. ثلاث مراحل شحن، مما يطيل عمر البطارية.
ورقة التاريخ

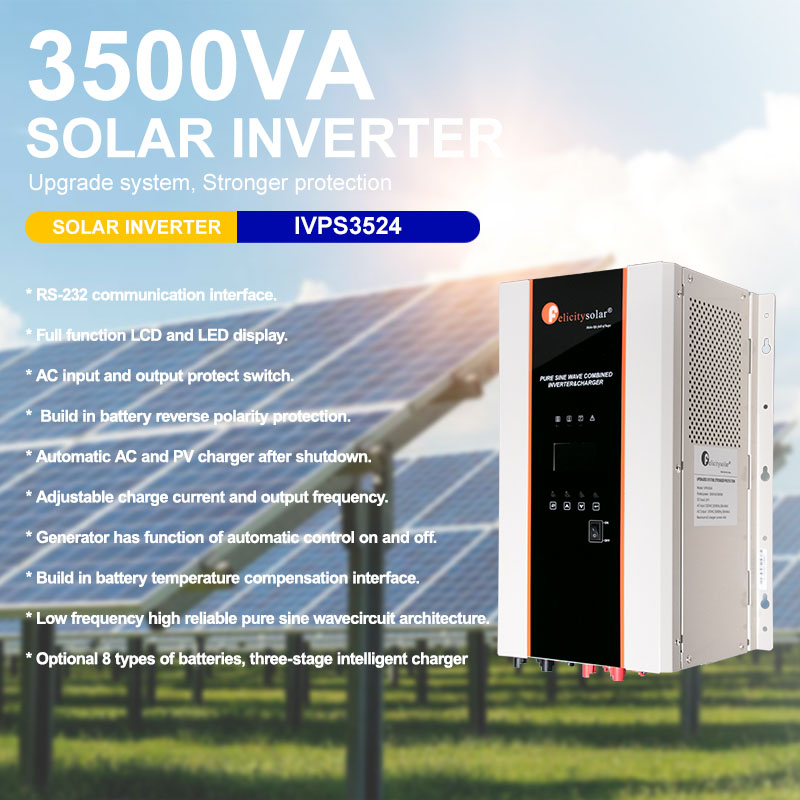

عاكس الطاقة الشمسية IVPS
نموذج
3524
3500 فولت أمبير
الطاقة الناتجة المقدرة (واط)
3500 فولت أمبير/3000 واط
جهد الدخل المستمر الاسمي
24 فولت
مواصفات وضع الشحن والخط
جهد الإدخال الطبيعي
220 فولت تيار متردد
انقطاع الخط المنخفض
90فولت ± 7فولت
نطاق إدخال التيار المتردد لإعادة توصيل الخط المنخفض
100فولت ± 7فولت
قطع الخط العالي
280فولت ± 7فولت
إعادة توصيل الخط العالي
270فولت ± 7فولت
شكل موجة جهد الخرج
كما هو الحال مع شكل الموجة المدخلة
الكفاءة (وضع الخط)
≥95% (الحمل المقدر R، والبطارية مشحونة بالكامل)
تصنيف مفتاح النقل
تيار متردد 40 أمبير
وقت النقل (التيار المتردد إلى التيار المستمر)
15 مللي ثانية (نموذجي)
وقت النقل (DC إلى AC)
15 مللي ثانية (نموذجي)
المرور بدون بطارية
نعم
تيار الحمل الزائد المدخل
تيار متردد 40 أمبير
جهد الخرج الاسمي
يعتمد على نوع البطارية
أقصى جهد للشحن
تيار مستمر 40 أمبير
تنظيم تيار الشحن
تيار الشحن قابل للتعديل: 0 أمبير، 10 أمبير، 20 أمبير، 30 أمبير، 40 أمبير
حجم القاطع
يعتمد على نوع البطارية أو محدد ذاتيًا
حماية من الشحن الزائد
نعم
خوارزمية
الاجتماع العام السنوي
فيضان
الذات
مواصفات وضع العاكس
شكل موجة جهد الخرج
موجة جيبية نقية
مصنع الطاقة
1
جهد الخرج الاسمي
220فولت ± 5%
تردد الإخراج الاسمي (هرتز)
50±0.3 هرتز/60±0.3 هرتز (قابل للتعديل)
حماية من الحمل الزائد (SMPS)
60 ثانية عند ≥ 150% حمل؛ 120 ثانية عند 105%-150% حمل
تصنيف الارتفاع
2*قوة مقدرة لمدة 5 ثوانٍ
قادرة على البدء بالكهرباء
نعم
حماية الدائرة القصيرة للإخراج
نعم
تيار التحميل الخارجي
تيار متردد 30 أمبير
جهد الدخل الاسمي المستمر
24 فولت تيار مستمر
إنذار انخفاض البطارية
11.5 فولت/23 فولت/46 فولت تيار مستمر عند التحميل <50%؛ 11 فولت/22 فولت/44 فولت تيار مستمر عند التحميل>=50%
قليل
استعادة البطارية
11.75 فولت/23.5 فولت/47 فولت تيار مستمر عند التحميل<50%;11.5 فولت/23 فولت/46 فولت تيار مستمر عند التحميل>=50%
إيقاف تشغيل مدخلات التيار المستمر المنخفضة
10.75 فولت/21.5 فولت/43 فولت تيار مستمر عند التحميل<50%;10.5 فولت/21 فولت/42 فولت تيار مستمر عند التحميل>=50%
إنذار وخطأ مدخلات التيار المستمر العالية
15.75 فولت تيار مستمر ± 0.4/31.50 فولت تيار مستمر ± 0.4 فولت/63 فولت تيار مستمر ± 0.4 فولت
استعادة مدخلات التيار المستمر العالية
15.5 فولت تيار مستمر ± 0.4/31.0 فولت تيار مستمر ± 0.4 فولت/62 فولت تيار مستمر ± 0.4 فولت
درجة حرارة التشغيل
0
درجة مئوية
إلى 40
درجة مئوية
نطاق التخزين المعتدل
-15
درجة مئوية
-60
درجة مئوية

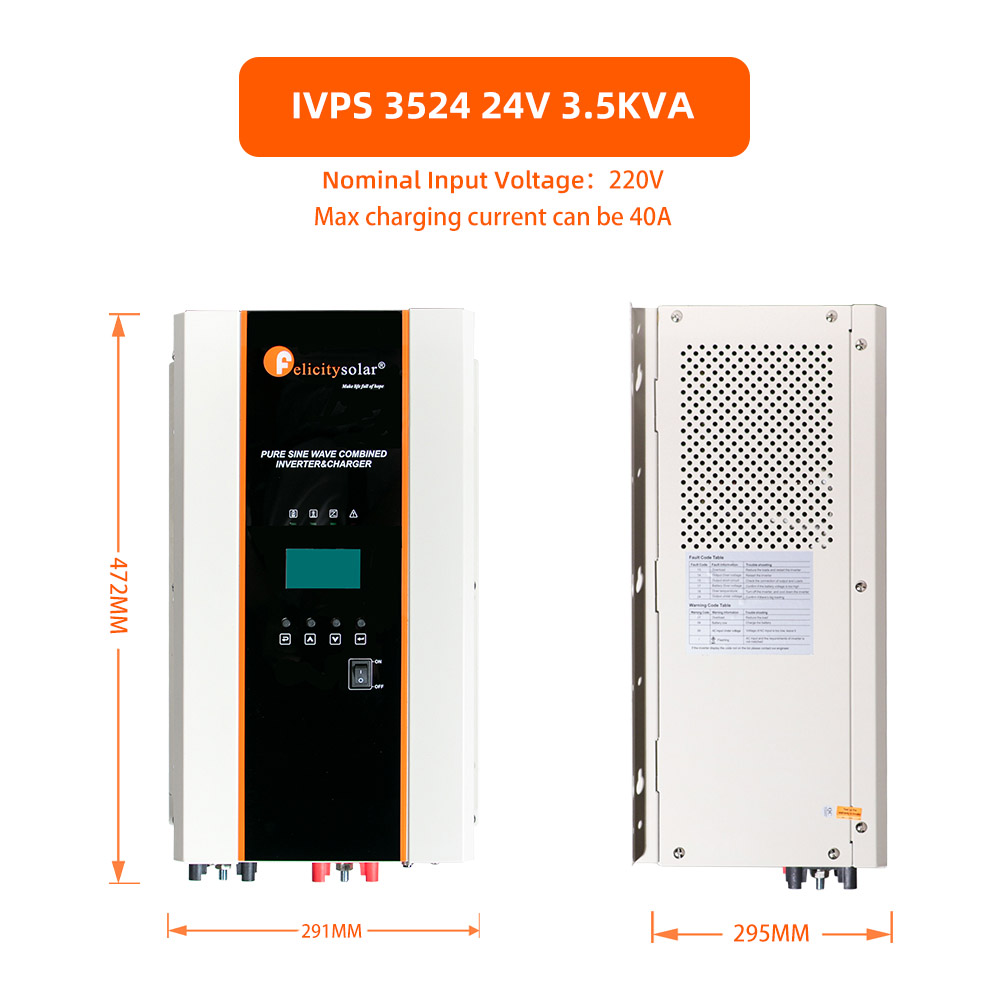

البعد (مم)
570*315*300 مم

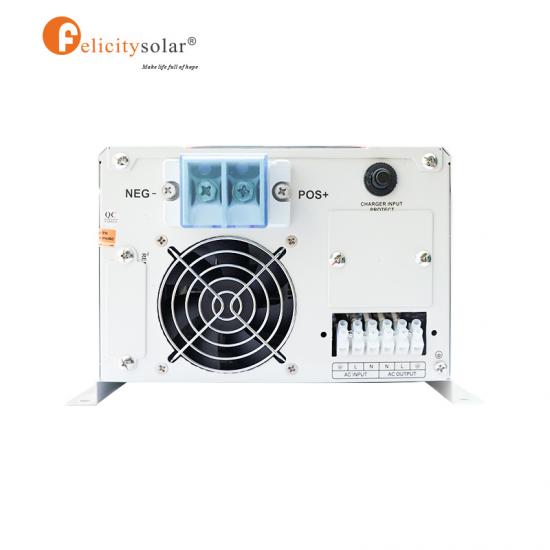

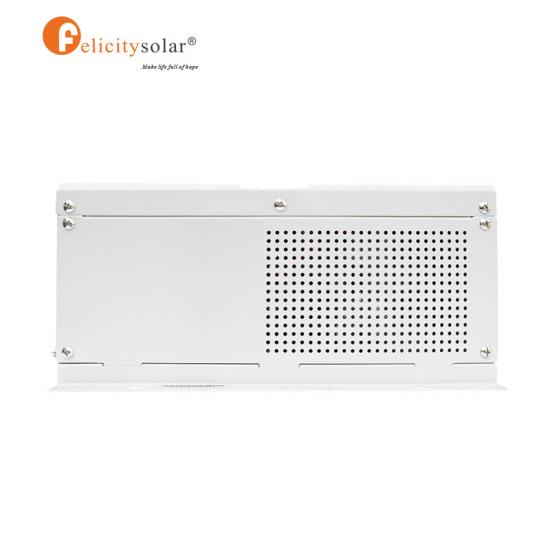

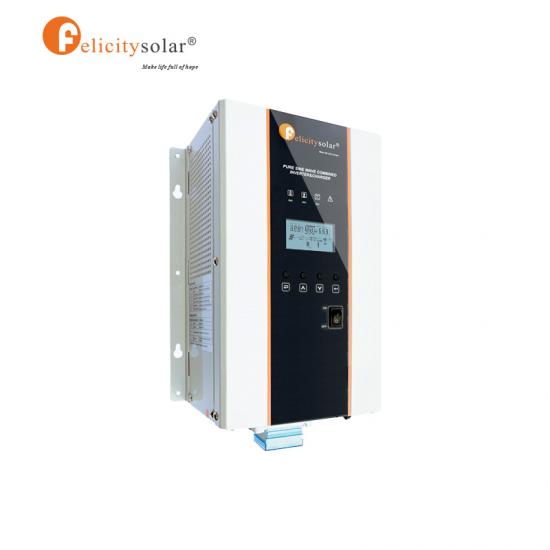

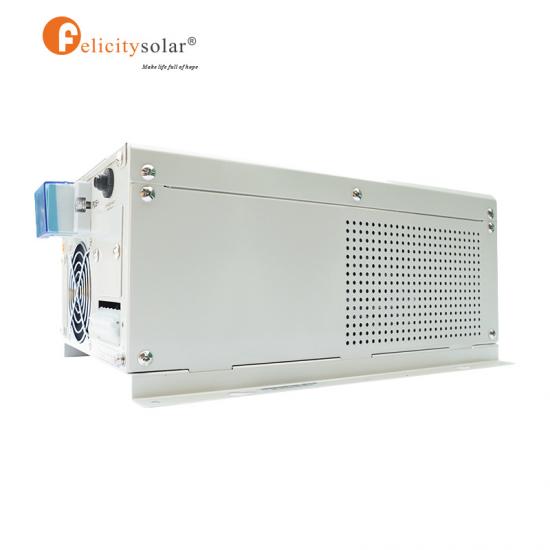

تفاصيل المنتج

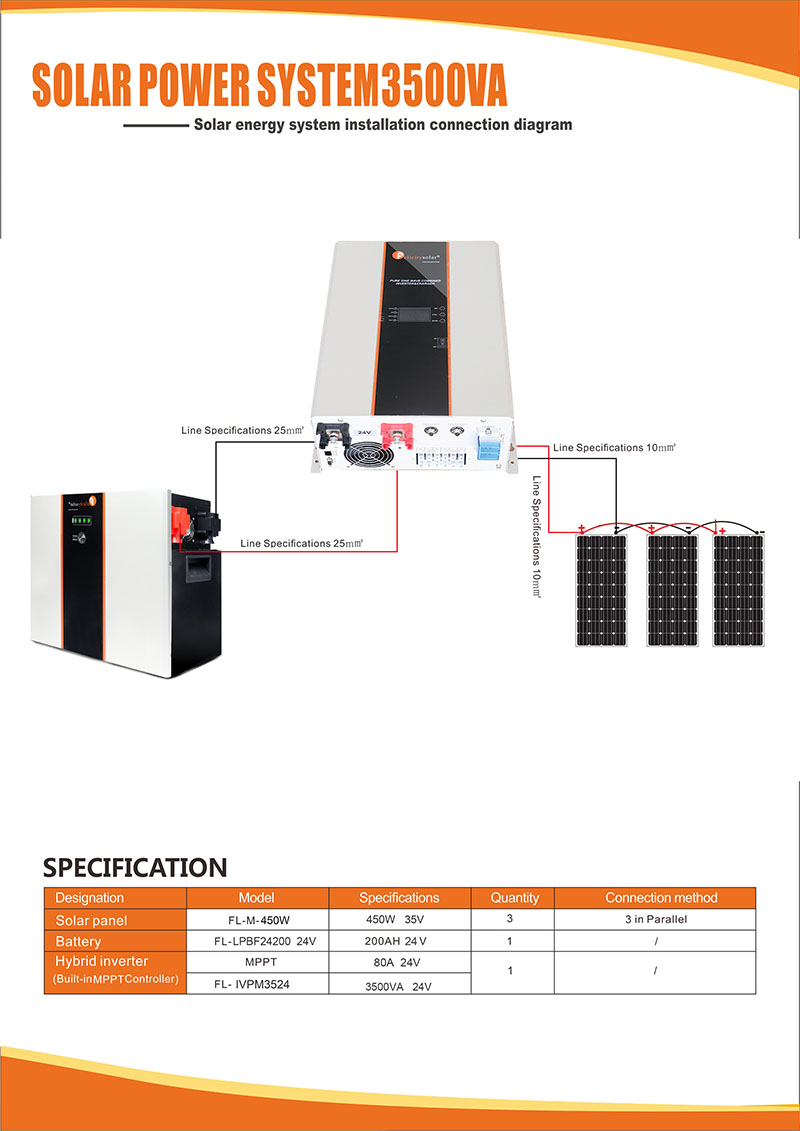

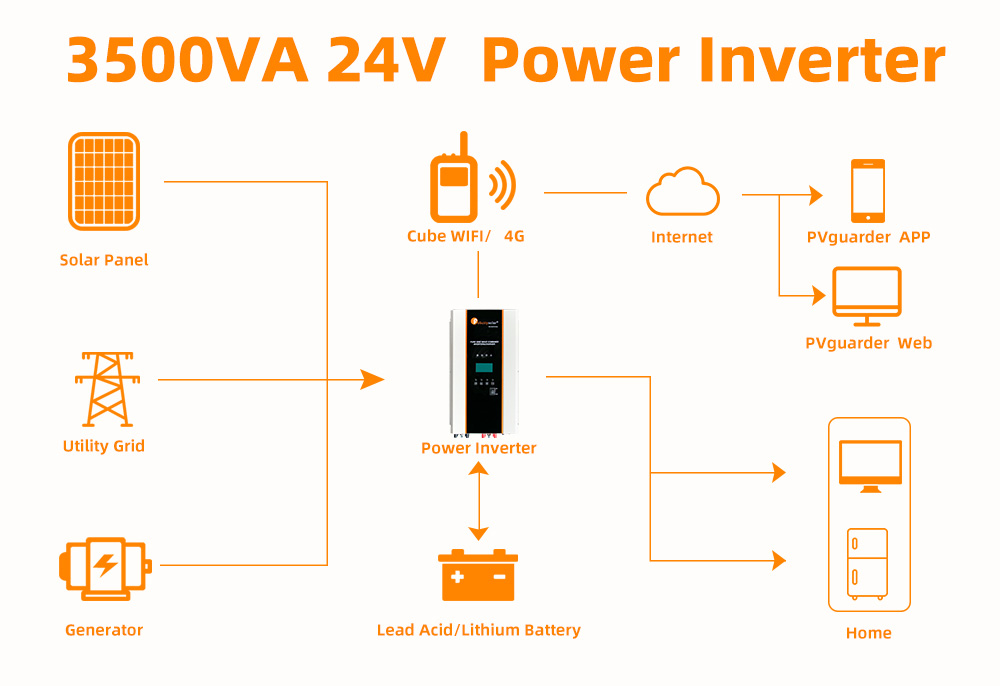

مخطط النظام :

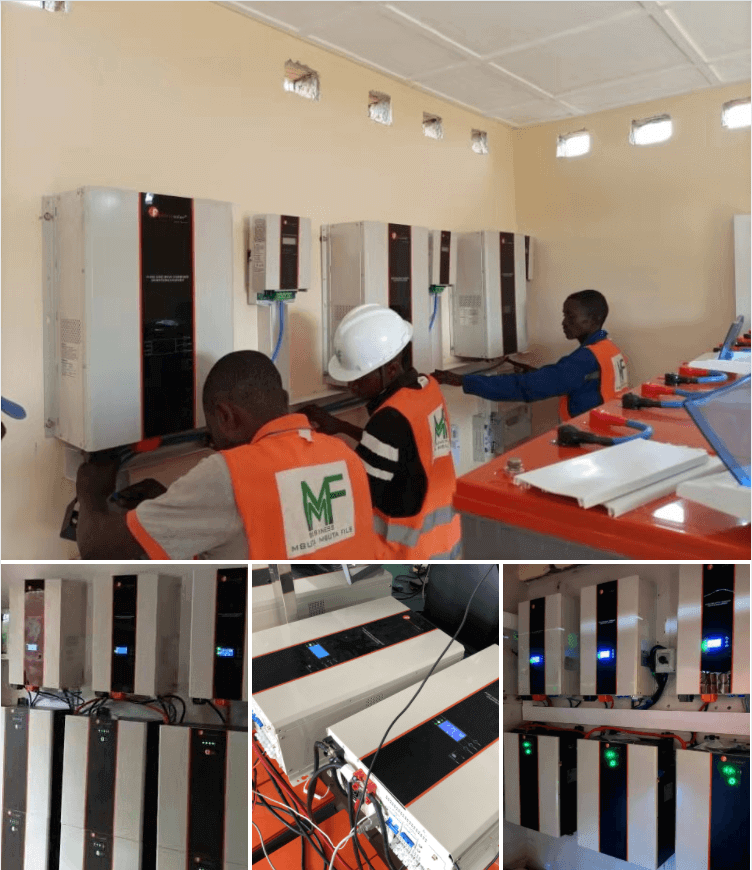

حالة الإنتاج:
أصبحت أنظمة الطاقة الشمسية الصناعية أكثر وأكثر شعبية لأنها حل فعال لتوفير
طاقة مستمرة لمنطقة ذات طاقة غير مستقرة بطريقة صديقة للبيئة. حتى الآن، قمنا بتركيب
محطات توليد الطاقة في بلدان مختلفة، مثل مالي ونيجيريا وكولومبيا وبنما، وغيرها.
الأسئلة الشائعة
1. هل يمكننا استخدام هذا العاكس مع الكهرباء المترددة؟
نعم، يمكن لمحول الموجة الجيبية النقية Pursunsys أن يعمل بالتيار المتردد الهجين، والمولدات، والطاقة الشمسية، ونظام UPS.
2. إذا استخدمنا الكهرباء المستمرة والمترددة معًا، فأيهما سيكون أولًا؟
محول الموجة الجيبية النقية Pursunsys هو أول محول تيار متردد.
3. ماذا عن كفاءة هذا العاكس؟
يتميز محول الموجة الجيبية النقية Pursunsys بكفاءة طاقة تصل إلى 80%.
