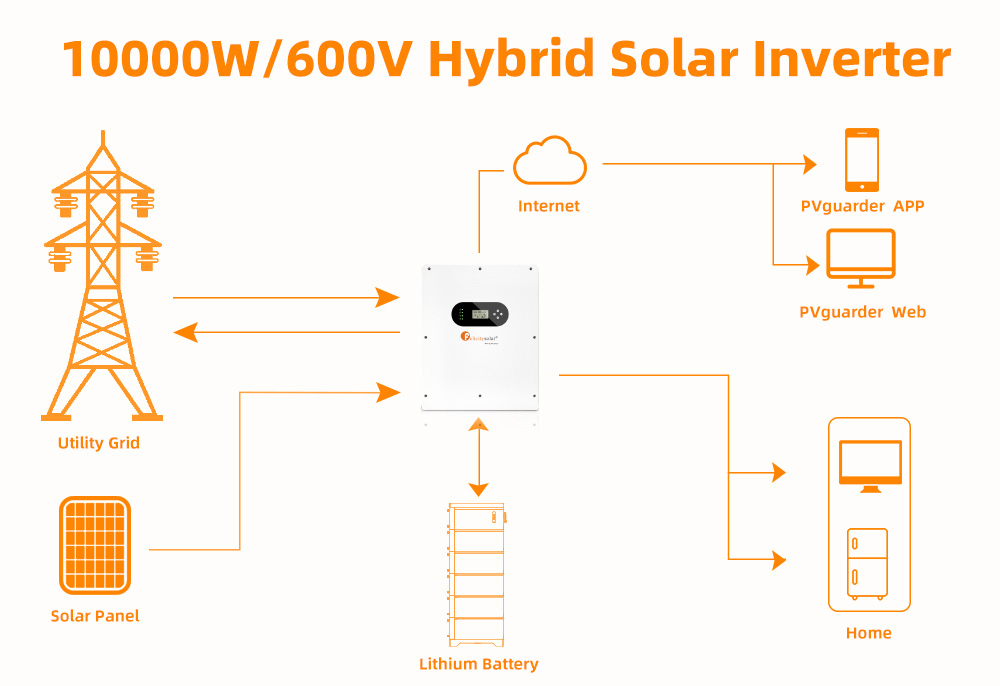

الوظيفة الرئيسية للعاكس الكهروضوئي هي تحويل التيار المستمر الناتج عن الألواح الشمسية إلى تيار متردد تستخدمه الأجهزة المنزلية. وينقسم إلى نوعين: عاكس متصل بالشبكة، وعاكس منفصل عنها. يتميز هذا النوع بقدرة عالية وتكلفة منخفضة.
الفرق الرئيسي بين العاكس المتصل بالشبكة الكهربائية هو أنه لا يخزن الطاقة في البطاريات (بالطبع، يمكن استخدامه أيضًا مع بطاريات تخزين الطاقة للكهرباء باهظة الثمن)، حيث يُحوّل التيار المستمر المُولّد من الألواح الشمسية مباشرةً إلى تيار متردد عبر العاكس، ويتصل مباشرةً بشبكة الكهرباء العامة. ولكن هناك حدود معينة، أي أنه يجب أن يتوافق مع اللوائح والسياسات ذات الصلة بشبكة الكهرباء المحلية، وإلا فلن يتم توفير الاتصال بالشبكة. تنظيم الشبكة: VDE-AR-N 4105؛ G99/1؛ EN50549-1؛ CEI 0-21؛ AS 4777.2؛ NRS 097-2-1؛ لائحة السلامة: IEC 62109-1/2؛ IEC62040-1.

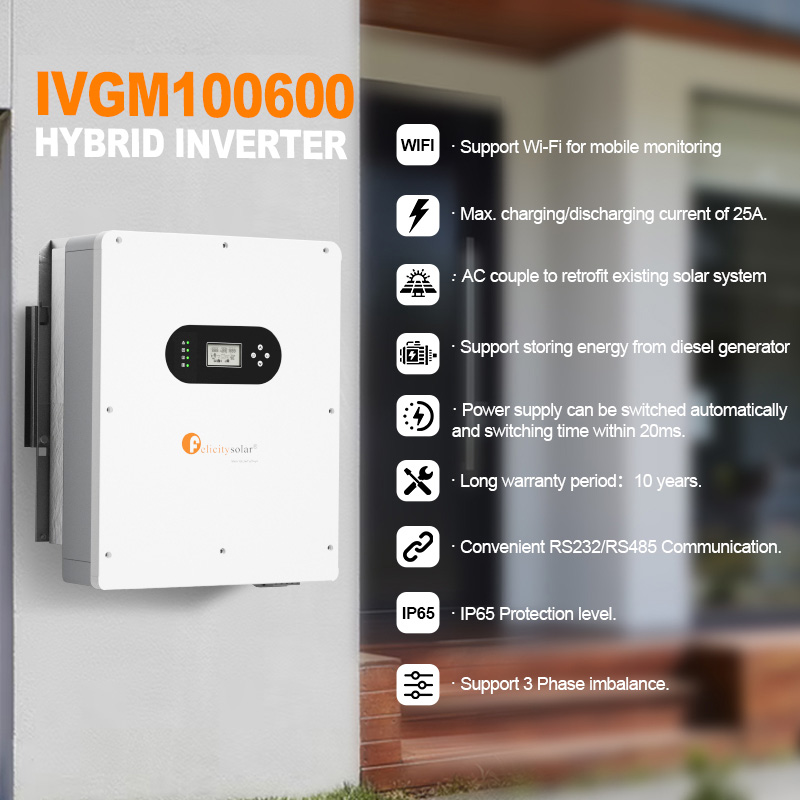

مزايا المنتج:

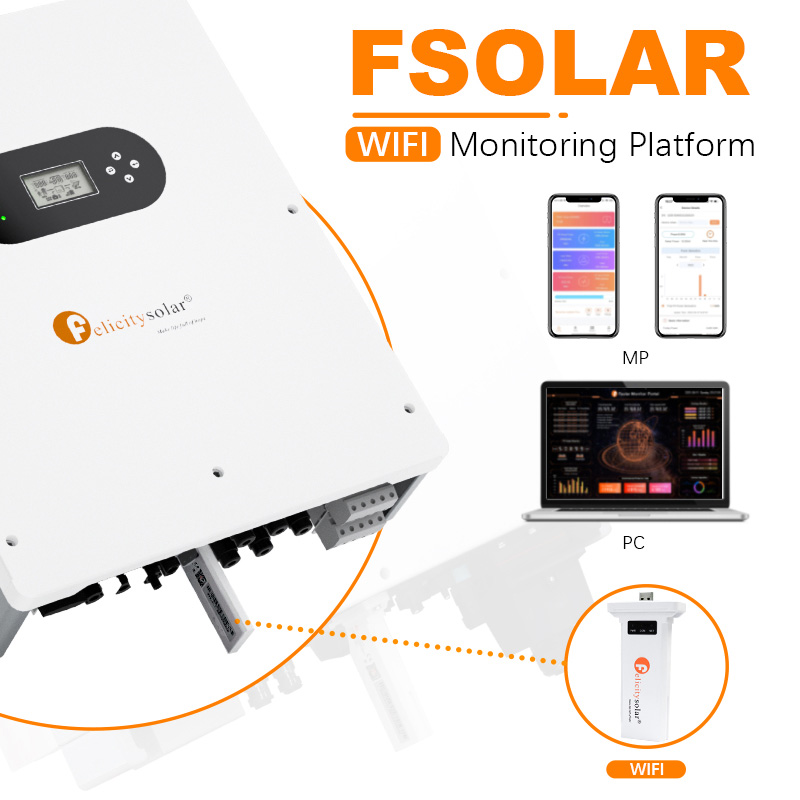

· دعم Wi-Fi لمراقبة الهاتف المحمول.
· الحد الأقصى لتيار الشحن/التفريغ 25 أمبير.
· زوج تيار متردد لتحديث نظام الطاقة الشمسية الحالي.
· دعم تخزين الطاقة من مولد الديزل.
· يمكن تبديل مصدر الطاقة تلقائيًا ووقت التبديل في غضون 20 مللي ثانية.
· فترة الضمان الطويلة: 10 سنوات.
· اتصالات مريحة RS232/RS485.
· مستوى الحماية IP65.
· دعم عدم التوازن ثلاثي الطور.
ورقة البيانات
فد-AR-N 4105؛ G99/1؛ إن50549-1؛ سي آي 0-21؛ أس 4777.2؛ إن آر إس 097-2-1؛
IEC 62109-1/2؛ IEC62040-1.
نموذج
IVGM100600
بيانات إدخال البطارية
نطاق جهد البطارية
180 فولت
~ 5
80 فولت
الحد الأقصى لتيار الشحن والتفريغ
25 أمبير
أقصى طاقة شحن وتفريغ
10000 واط
نوع البطارية
ليثيوم أيون
/
الرصاص الحمضي
بيانات إدخال التيار المستمر
(
الجانب الكهروضوئي
)
الحد الأقصى الموصى به للطاقة الكهروضوئية
13000 واط
أقصى جهد للطاقة الكهروضوئية
900 فولت
جهد البدء
160 فولت
نطاق جهد الطاقة الكهروضوئية
160 فولت ~ 900 فولت
نطاق جهد MPPT
200 فولت ~ 850 فولت
نطاق جهد MPPT للحمل الكامل
450 فولت ~ 850 فولت
الجهد الاسمي
720 فولت
الحد الأقصى لتيار الإدخال
15 أمبير
/
1
5أ
أقصى تيار قصير
18أ
/
18أ
عدد متتبعات MPP/السلاسل لكل متتبع MPP
2/1
بيانات الشبكة
جهد الإدخال الاسمي
230فولت/400
بطالة
نطاق جهد الإدخال
184~ 264. 5 فولت تيار متردد
*
تردد الشبكة الاسمي
50/60 هرتز
*
الحد الأقصى لتيار الإدخال
30 أمبير
أقصى تيار شحن
25 أمبير
الحد الأقصى لقوة خرج التيار المتردد
10000 واط
التيار المقدر لإخراج التيار المتردد
20 أمبير
أقصى تيار خرج
18أ
أقصى مرور مستمر للتيار المتردد
30 أمبير
عامل القدرة
>
0
.
99
عامل القدرة الإزاحية
0.8 رائد
···0.8متأخر
تي اتش دي اي
أقل من 3%
بيانات خرج التيار المتردد (النسخ الاحتياطي)
طاقة الخرج المقدرة
10000 فولت أمبير
/
10000 واط
أقصى تيار خرج
30 أمبير
جهد خرج التيار المتردد المقدر
230فولت
تردد خرج التيار المتردد المقدر
50
/
60 هرتز
كفاءة
أقصى كفاءة
97.60%
كفاءة اليورو
97.00%
كفاءة MPPT
99.90%
البيانات العامة
نطاق درجة حرارة التشغيل
- 25 درجة مئوية
~
60 درجة مئوية،
>
خفض التصنيف بمقدار 45 درجة مئوية
درجة الحماية
IP65
الرطوبة النسبية
100%
مفهوم التبريد
طبيعة
ارتفاع
2000 متر

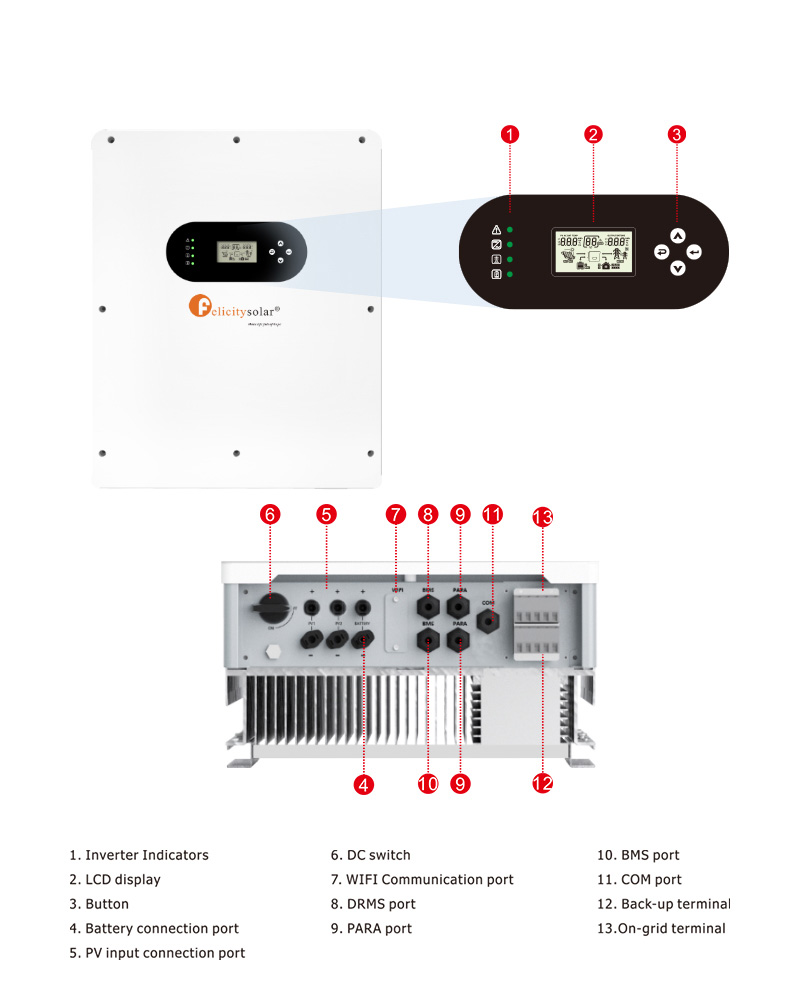

تواصل
RS232
/
RS485
اتصالات BMS
يستطيع
/
RS485
وحدة المراقبة
واي فاي
/
جي بي آر إس
عرض
شاشة LCD+LED
أسلوب التثبيت
مثبت على الحائط
ضمان
10 سنوات
تنظيم الشبكة
لائحة السلامة
التوافق الكهرومغناطيسي
EN6 10 00-6-1
.
EN61000-6-3
الوزن الصافي (كجم)
36.2 كجم
الوزن الإجمالي (كجم)
41.5 كجم

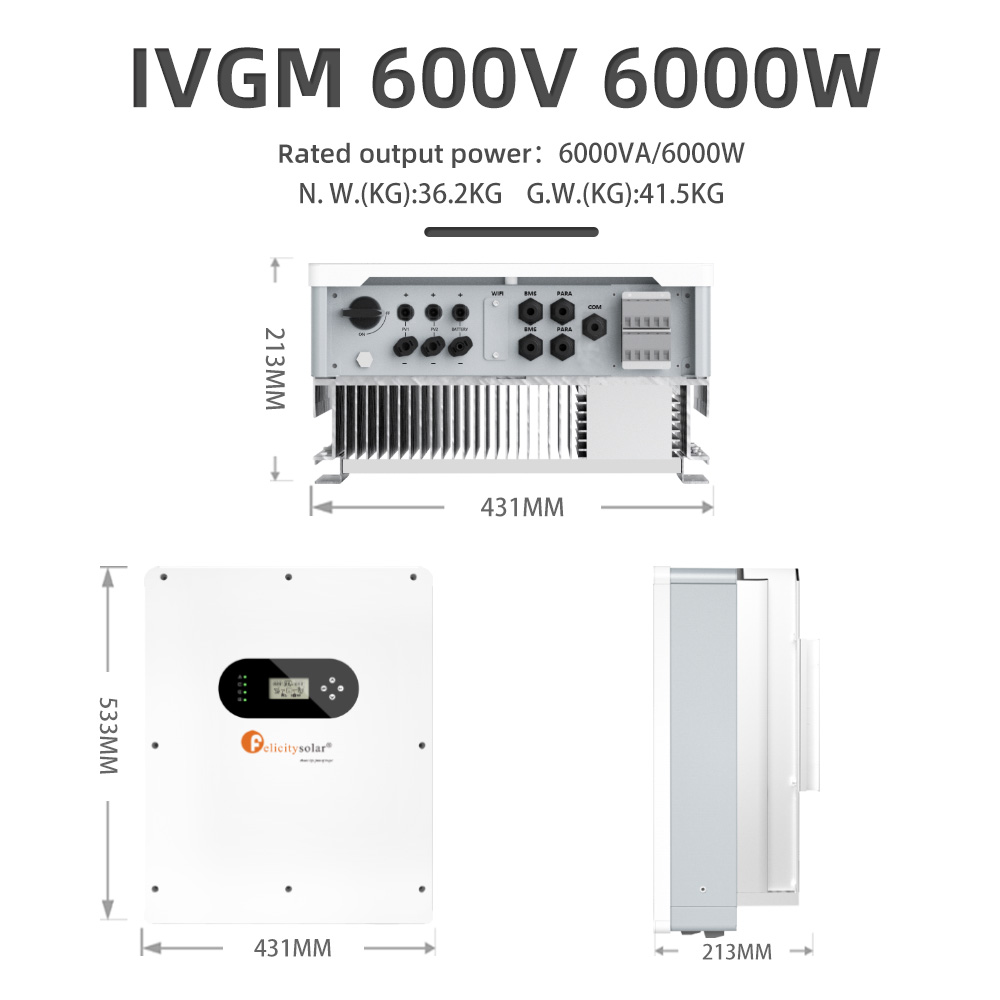

أبعاد المنتج (مم)
533
*
431
*
213
أبعاد العبوة (مم)
635
*
533
*
321

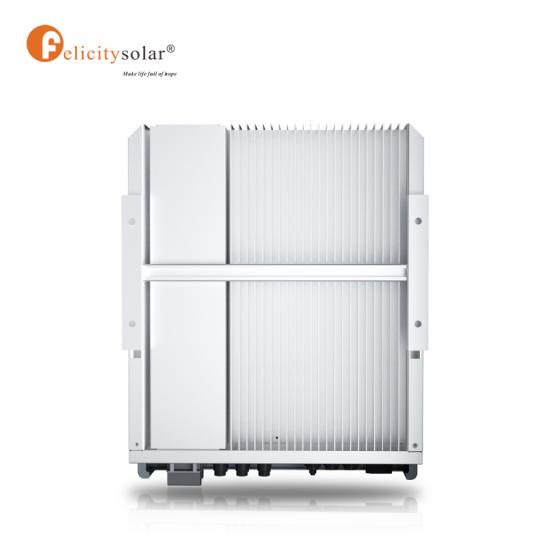

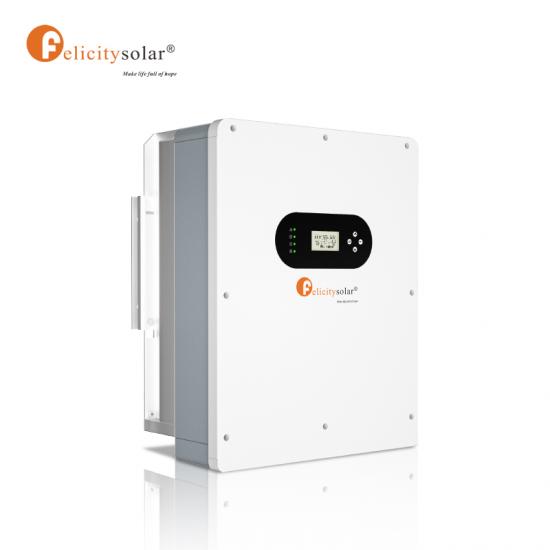

تفاصيل المنتج
طلب عرض أسعار
1. كيفية اختيار العاكس المناسب؟
إذا كان حملُك أحمالًا مقاومة، مثل المصابيح، يُمكنك اختيار عاكس موجة مُعدّلة. أما إذا كان حملُك أحمالًا حثية وسعوية، فننصح باستخدام عاكس موجة جيبية نقية.
2. كيف أختار حجم العاكس؟
تختلف أنواع الأحمال المطلوبة للطاقة. يمكنك الاطلاع على قيم طاقة الحمل لتحديد حجم عاكس الطاقة.
3.كيفية حساب حمل ساعات العمل يتطلب تكوين حجم البطارية؟
عادة ما يكون لدينا صيغة لحسابها، ولكنها ليست دقيقة بنسبة مائة بالمائة، لأنه هناك أيضًا حالة البطارية، حيث تحتوي البطاريات القديمة على بعض الخسائر، لذا فهذه مجرد قيمة مرجعية:
ساعات العمل = سعة البطارية * جهد البطارية * 0.8 / طاقة الحمل (H = AH * V * 0.8 / W)
