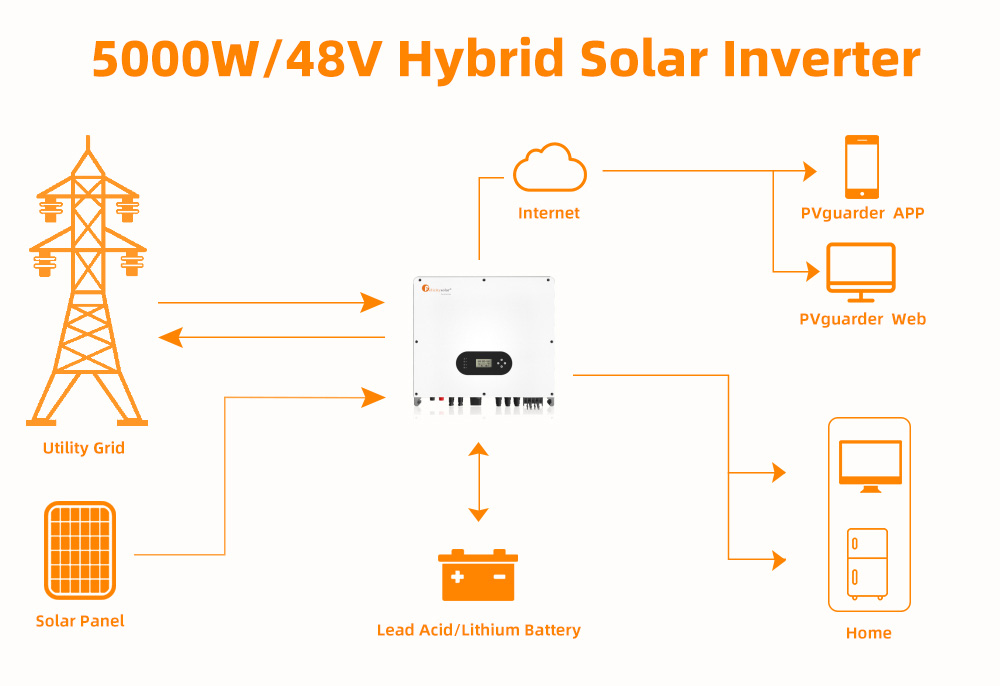

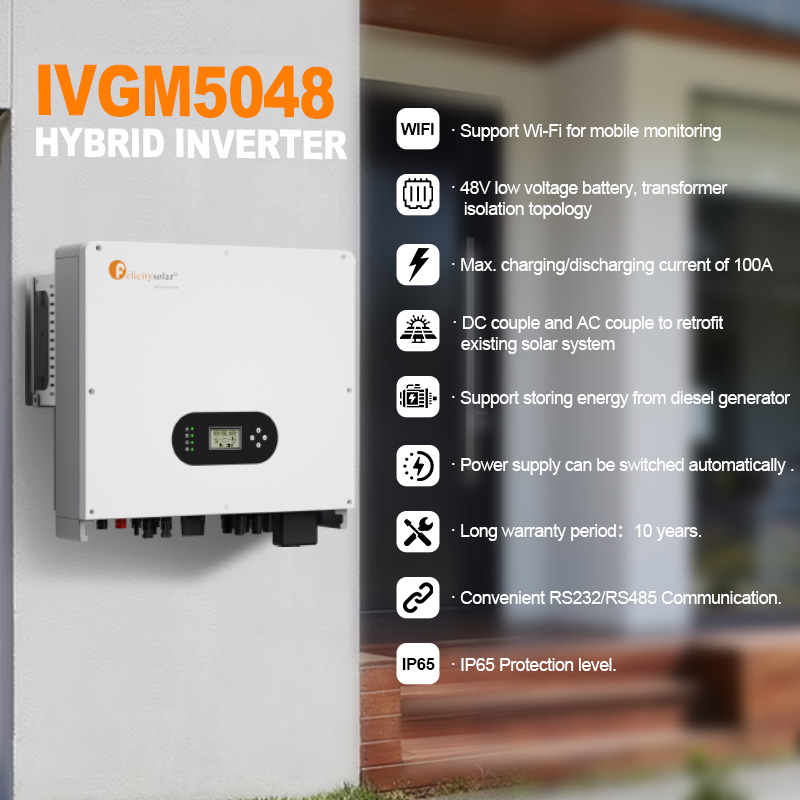

مزايا المنتج:
· دعم Wi-Fi لمراقبة الهاتف المحمول.
· بطارية ذات جهد منخفض 48 فولت، طوبولوجيا عزل المحول.
· الحد الأقصى لتيار الشحن/التفريغ 100 أمبير.
· زوج تيار متردد لتحديث نظام الطاقة الشمسية الحالي.

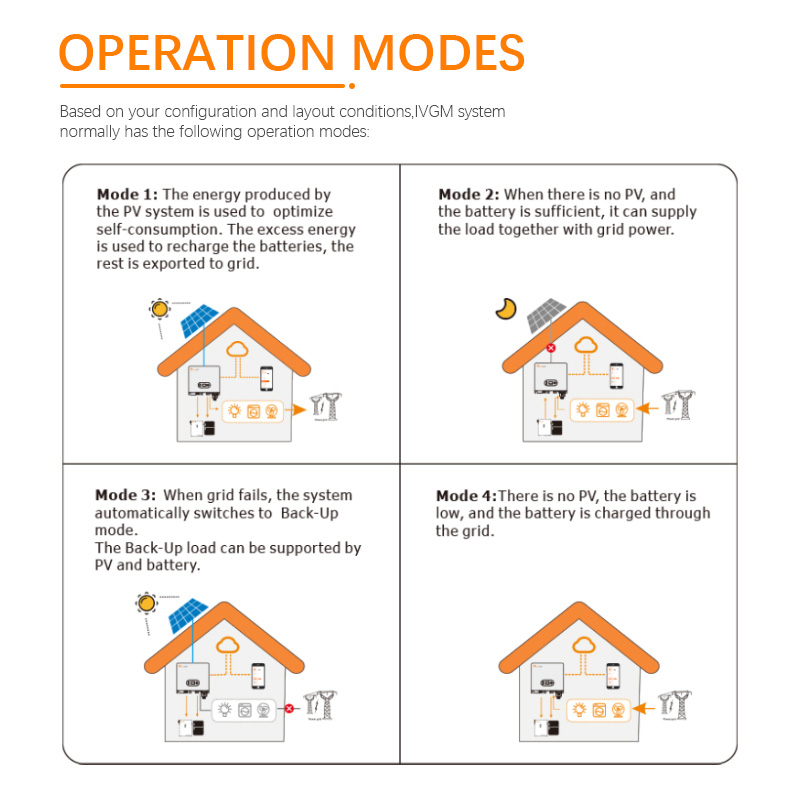

· دعم تخزين الطاقة من مولد الديزل.
· يمكن تبديل مصدر الطاقة تلقائيًا.
· فترة الضمان الطويلة: 10 سنوات.
· اتصالات مريحة RS232/RS485.
· مستوى الحماية IP65.
ورقة البيانات
نموذج
IVGM4648-LS
IVGM5048-LS
بيانات إدخال البطارية
نطاق جهد البطارية
40 فولت ~ 60 فولت
الحد الأقصى للشحن
و
تيار التفريغ
100 أمبير/100 أمبير
الأعلى.
الشحن
و
التفريغ
قوة
4600 واط
4600 واط
نوع البطارية
بطاريات ليثيوم أيون/رصاص حمضي
بيانات إدخال التيار المستمر (جانب الطاقة الكهروضوئية)
الحد الأقصى الموصى به للطاقة الكهروضوئية
6000 واط
6500 واط
أقصى جهد للطاقة الكهروضوئية
550 فولت
جهد البدء
130 فولت
نطاق جهد الطاقة الكهروضوئية
90 فولت ~ 550 فولت
نطاق جهد MPPT
100 فولت ~ 500 فولت
نطاق جهد MPPT للحمل الكامل
200 فولت ~ 500 فولت
200 فولت ~ 500 فولت
الجهد الاسمي
360 فولت
الحد الأقصى لتيار الإدخال
15 أمبير/15 أمبير
أقصى تيار قصير
18أ/18أ
عدد متتبعات MPP / السلاسل لكل متتبع MPP
2/1
بيانات الشبكة
جهد الإدخال الاسمي
230فولت
نطاق جهد الإدخال
184~264.5فولت*
تردد الشبكة الاسمي
50/60 هرتز*
الحد الأقصى لتيار الإدخال
40 أمبير
أقصى تيار شحن
100 أمبير
الحد الأقصى لقوة خرج التيار المتردد
4600 واط
5000 واط
التيار المقدر لإخراج التيار المتردد
20 أمبير
24.5 أمبير
أقصى تيار خرج
25 أمبير
>0.99
أقصى مرور مستمر للتيار المتردد
30 أمبير
عامل القدرة
>0.99
عامل القدرة الإزاحية
0.8 متقدم…0.8 متأخر
تي اتش دي اي
أقل من 3%
بيانات خرج التيار المتردد (النسخ الاحتياطي)
طاقة الخرج المقدرة
4600 فولت أمبير/4600 واط
5000 فولت أمبير/5000 واط
أقصى تيار خرج
30 أمبير
جهد خرج التيار المتردد المقدر
230فولت
تردد خرج التيار المتردد المقدر
50/60 هرتز
كفاءة
أقصى كفاءة
97.60%
كفاءة اليورو
97.00%
كفاءة MPPT
99.90%
البيانات العامة
نطاق درجة حرارة التشغيل
-
25 درجة مئوية ~ 60 درجة مئوية،> 45 درجة مئوية تخفيض التصنيف
درجة الحماية
IP65
الرطوبة النسبية
100%
مفهوم التبريد
طبيعة
ارتفاع
2000 متر
تواصل
RS232/RS485
اتصالات BMS
CAN/RS485
وحدة المراقبة
واي فاي/جي بي آر إس
عرض
شاشة LCD+LED
أسلوب التثبيت
مثبت على الحائط
ضمان
10 سنوات
تنظيم الشبكة
VDE-AR-N
4105؛ G99/1؛ EN50549-1؛
معهد سي إي آي
0-21؛
مثل
4777.2؛
خدمة السكك الحديدية الوطنية
097-2-1؛
لائحة السلامة
اللجنة الكهروتقنية الدولية
62109-1/2
،
اللجنة الكهروتقنية الدولية
62040-1
التوافق الكهرومغناطيسي
EN61000-6-1
،
EN61000-6-3
الوزن الصافي (كجم)
34.2 كجم
الوزن الإجمالي (كجم)
38.6 كجم

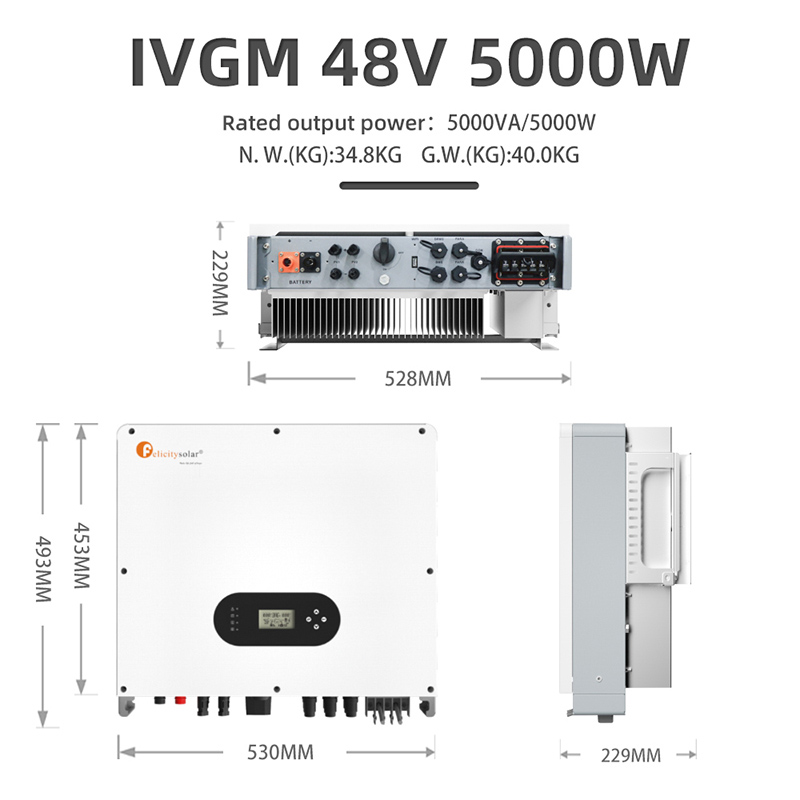

أبعاد المنتج (مم)
493*530*203
أبعاد العبوة (مم)
632*585*315

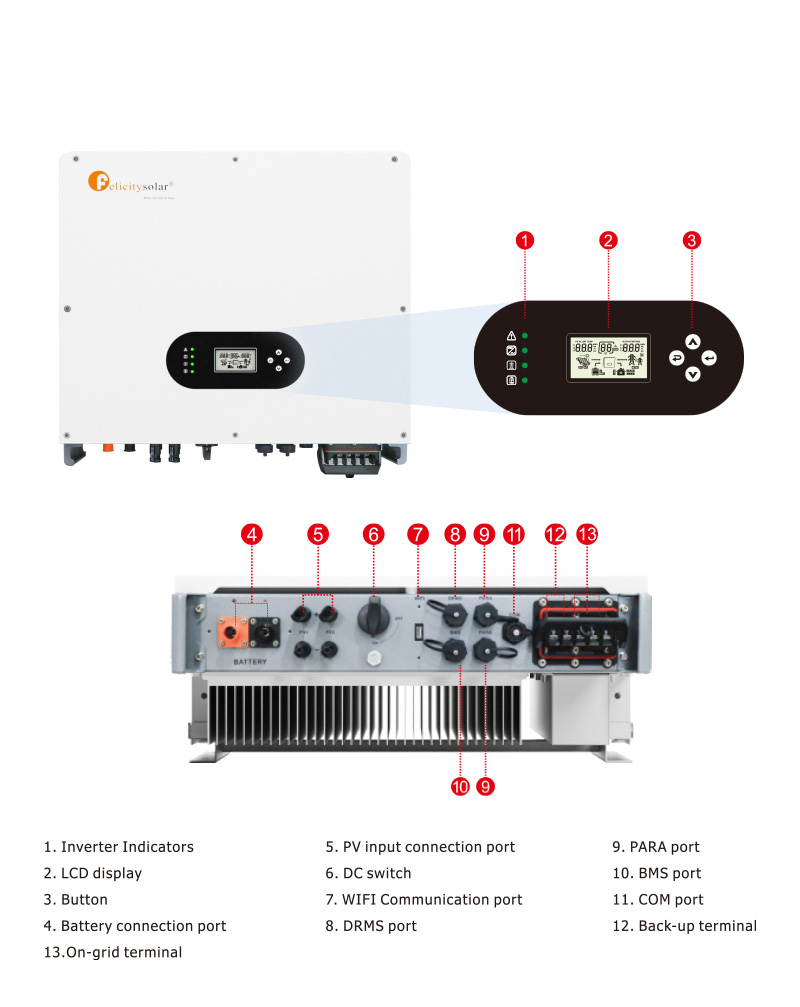

تفاصيل المنتج
طلب عرض أسعار
1. كيفية اختيار العاكس المناسب؟
إذا كان حملُك أحمالًا مقاومة، مثل المصابيح، يُمكنك اختيار عاكس موجة مُعدّلة. أما إذا كان حملُك أحمالًا حثية وسعوية، فننصح باستخدام عاكس موجة جيبية نقية.
2. كيف أختار حجم العاكس؟
تختلف أنواع الأحمال المطلوبة للطاقة. يمكنك الاطلاع على قيم طاقة الحمل لتحديد حجم عاكس الطاقة.
3.كيفية حساب حمل ساعات العمل يتطلب تكوين حجم البطارية؟
عادة ما يكون لدينا صيغة لحسابها، ولكنها ليست دقيقة بنسبة مائة بالمائة، لأنه هناك أيضًا حالة البطارية، حيث تحتوي البطاريات القديمة على بعض الخسائر، لذا فهذه مجرد قيمة مرجعية:
ساعات العمل = سعة البطارية * جهد البطارية * 0.8 / طاقة الحمل (H = AH * V * 0.8 / W)
