مقدمة الإنتاج

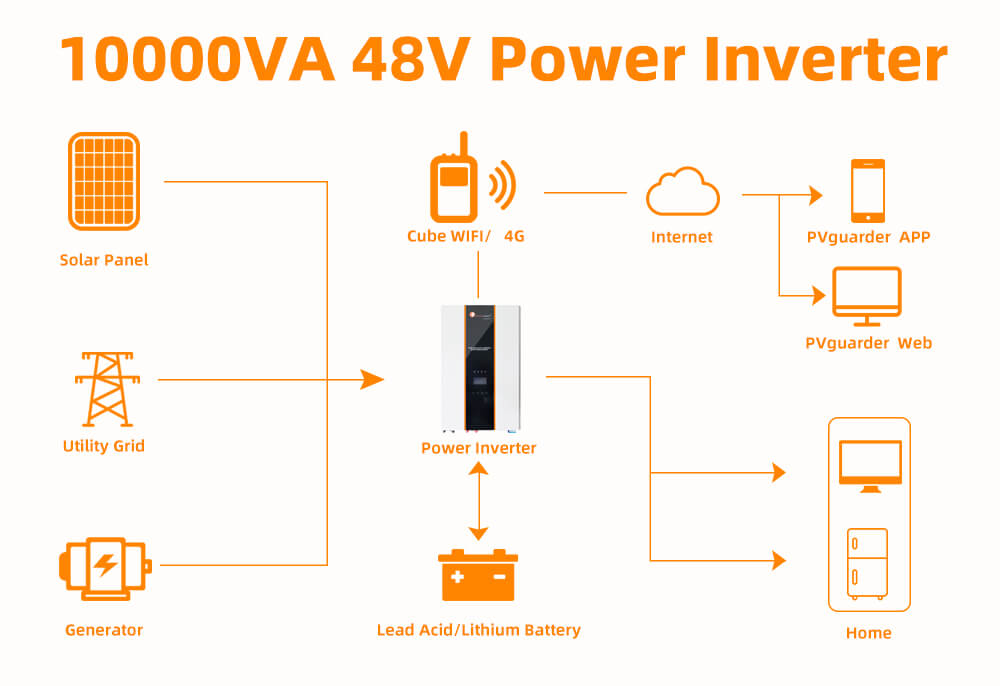

محول الطاقة الشمسية، أو ما يُعرف بمحول الطاقة الكهروضوئية، يُحوّل خرج التيار المستمر المتغير من لوحة شمسية كهروضوئية (PV) إلى تيار متردد بتردد المرافق (AC) يمكن ربطه بشبكة كهربائية مستقلة. وهو عنصر أساسي في توازن النظام ومكوناته في نظام الطاقة الشمسية، مما يسمح باستخدام معدات عادية تعمل بالتيار المتردد.
ميزة
●وظيفة تجاوز الشحن: عندما تكون الوحدة متوقفة، يمكن تنشيطها باستخدام مخرج التجاوز
ويمكن شحن البطارية.
● تيار شحن عالي، يمكن ضبط تيار الشحن الأقصى على 80 أمبير لـ 10048، سهل و
واضح لتعيين 0A، 10A، 20A، 30A، 40A، 50A، 60A، 70A، 80A.
●نطاق واسع لجهد دخل التيار المتردد: يتراوح نطاق جهد دخل التيار المتردد بين 90 و280 فولت.
متوافق بشكل أفضل مع عمل المولدات. من النادر وجود نطاق واسع لجهد الدخل.
عاكس تردد الطاقة.
●أولوية الكهرباء والبطارية اختيارية: يمكن للعميل اختيار أولوية الكهرباء أو البطارية
وفقا لاحتياجاتهم.
ورقة البيانات
| نموذج | IVPL10048 | ||
| جهد الدخل المستمر | 48 فولت | ||
| طاقة الخرج المقدرة (VA) | 10000 فولت أمبير 8000 واط | ||
| طاقة الخرج المقدرة (واط) | 8000 واط | ||
| شكل موجة جهد الدخل | جيب (مرفق عام أو مولد كهربائي) | ||
| جهد الدخل المقدر | 220 فولت تيار متردد | ||
| ج التخلص من الجهد المنخفض | 90 فولت تيار متردد ± 7 فولت تيار متردد | ||
| ج التخلص من الجهد المنخفض - جهد الاسترداد | 100فولت ± 7 فولت تيار متردد | ||
| ج التخلص من الجهد العالي | 280فولت ± 7 فولت تيار متردد | ||
| ج التخلص من جهد الاسترداد العالي | 270فولت ± 7 فولت تيار متردد | ||
| م جهد دخل المحور | 280 فولت جذر متوسط التربيع | ||
| تردد الإدخال المقدر | 50 هرتز/60 هرتز | ||
| ج التخلص من التردد المنخفض | 40 ± 1 هرتز | ||
| ج التخلص من الاسترداد بسبب نقص التردد | 42 ± 1 هرتز | ||
| ج التخلص من التردد الزائد | 65 ± 1 هرتز | ||
| ج يتخلص زيادة استعادة التردد | 43 ± 1 هرتز | ||
| ا شكل موجة الإخراج | المزامنة مع جهد الإدخال | ||
| ا حماية الحمل الزائد | حماية مفتاح الهواء | ||
| ا حماية ماس كهربائي للإخراج | حماية مفتاح الهواء | ||
| هـ الكفاءة (الشبكة) | ≥95% | ||
| وقت التبديل (التيار المتردد إلى التيار المستمر) | القيمة النموذجية 15 مللي ثانية | ||
| وقت التبديل (DC إلى AC) | القيمة النموذجية 15 مللي ثانية/القيمة الخاصة 30 مللي ثانية | ||
| ت من خلال بطارية خالية | لا | ||
| الحد الأقصى لتيار تجاوز الشبكة | 60 أمبير | ||
| معلمة الشحن | |||
| جهد الدخل المقدر | 220 فولت تيار متردد | ||
| أنا نطاق جهد الإدخال | 90-280فولت | ||
| ر خرج الجهد المقدر | اعتمادا على نوع الخفاش | ||
| م تيار شحن الفأس | 80 أمبير | ||
| نطاق تيار الشحن القابل للتعديل | 0-80 أمبير | ||
| الجهد الأولي للبطارية | الكسارة | ||
| ج تهريب تيار ماس كهربائي | 63أ | ||
| ب حجم المحصودة | د يعتمد على نوع البطارية أو يتم تعريفه ذاتيًا | ||
| ا حماية الشحن الزائد | نعم | ||

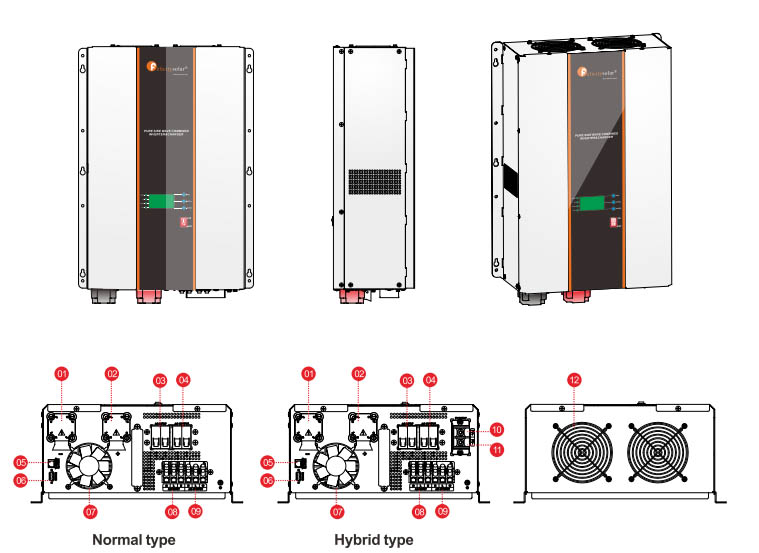

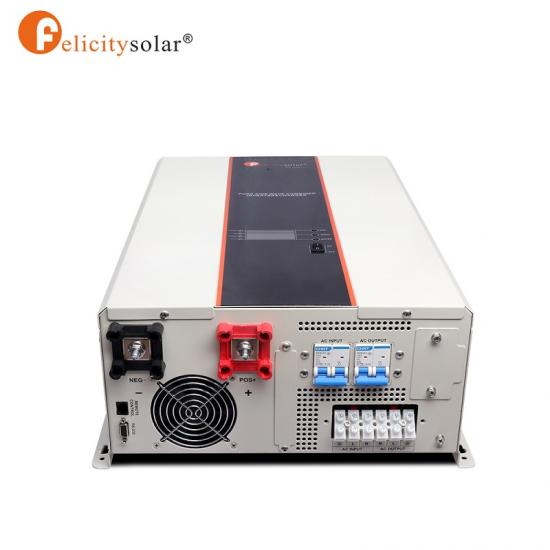

عرض المنتج
1. الطرف السالب للبطارية
2. الطرف الموجب للبطارية
3. قاطع مدخل التيار المتردد
4. قاطع خرج التيار المتردد
5. جهاز التحكم عن بعد
6. RS-232
7. مروحة
8. محطة إدخال التيار المتردد
9. محطة إخراج التيار المتردد
10. الطرف الموجب للفولتية الضوئية
11. الطرف الموجب للفولتية الضوئية
12. مروحة

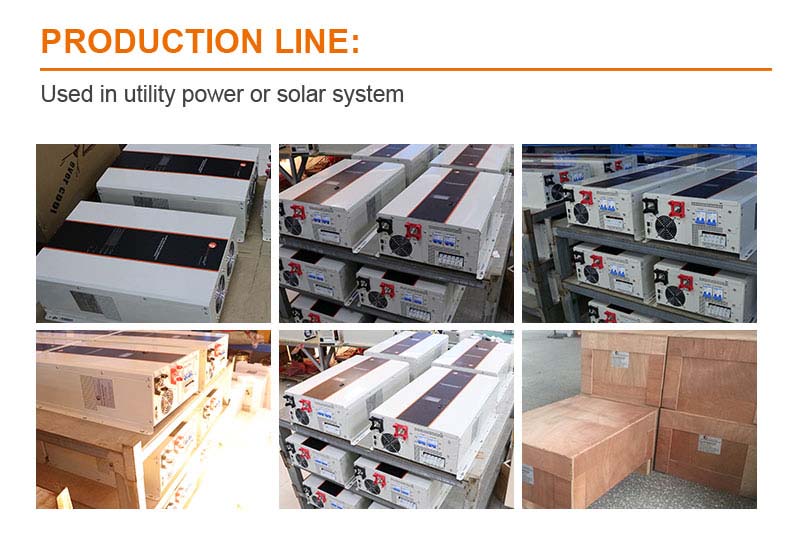

خط الإنتاج

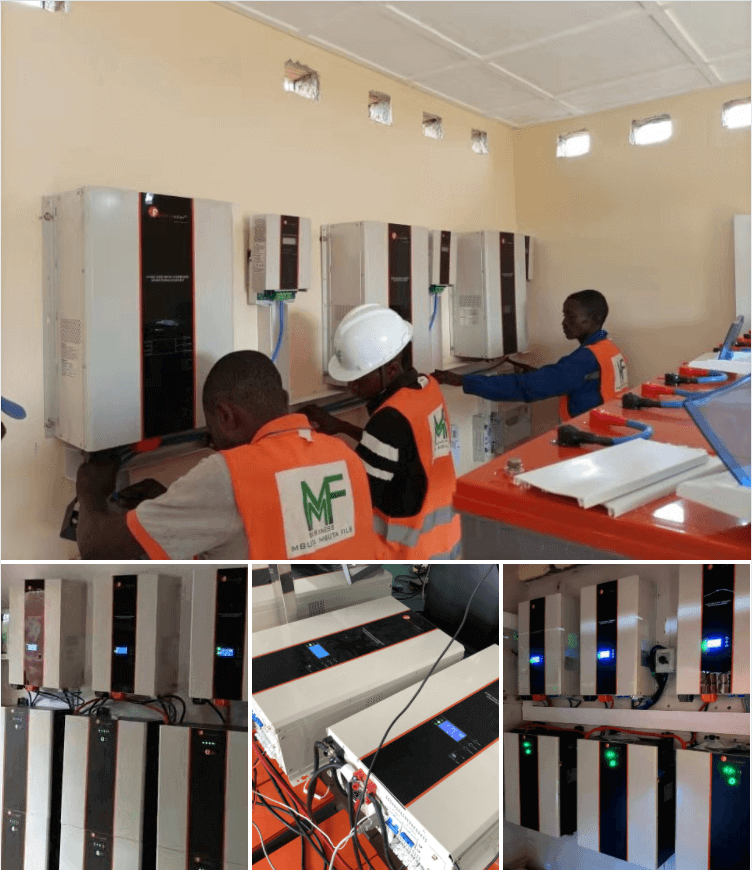

حالة المشروع
