2. وحدة HVC-BCU هي وحدة التحكم في النظام بأكمله، لذا يجب أن يحتوي كل نظام على وحدة HVC-BCU واحدة؛
3. يتكون نظامنا من وحدة HVC-BMU واحدة على الأقل + وحدة HVC-BCU واحدة وما يصل إلى 5 وحدات HVC-BMU + وحدة
HVC-BCU.
باتي مواصفات الوحدة النمطية
| مواصفات HVC-BMU | |
| وحدة البطارية | وحدة بناء المباني عالية السعة |
| إجمالي الطاقة [كيلوواط/ساعة] | 5.12 |
| الجهد الاسمي [فولت] | 102.4 |
| أقصى جهد شحن [فولت] | 115.2 |
| الحد الأدنى لجهد التفريغ [فولت] | 96 |
| أقصى تيار شحن [أمبير] | 30 |
| أقصى تيار تفريغ [أمبير] | 30 |
| تواصل | CAN،RS485 |
| تصنيف حماية العلبة | IP65 |
| نطاق درجة حرارة العمل [℃] | -10 ~ 50 |
| دورة الحياة | >6000 دورة عند 80% DOD/25 درجة مئوية |
| الوزن الصافي (كجم) | 51 |
| الوزن الإجمالي (كجم) | 54 |
| أبعاد المنتج (مم) | 600*370*210 |
| أبعاد العبوة (مم) | 712*482*328 |
مواصفات HVC-BCU
رقم الموديل
وحدة تحكم في درجة الحرارة عالية الجهد-وحدة تحكم في درجة الحرارة
نطاق جهد التشغيل (فولت)
80-576
أقصى تيار شحن/تفريغ (أمبير)
30
دقة قياس الجهد الكلي
±1.0%نسبة الاستجابة الفورية
تواصل
CAN،RS485
النطاق الاجتماعي المتاح
10%~100%
كفاءة الشحن/التفريغ (%)
>98
نطاق درجة حرارة العمل [℃]
-10 ~ 50
تصنيف حماية العلبة
IP65
الوزن الصافي (كجم)
12
الوزن الإجمالي (كجم)
24.5
أبعاد المنتج (مم)
600*370*200
أبعاد العبوة (مم)
712*482*403
مواصفات نظام البطارية
نظام البطارية
HVC 5.1
إتش في سي 10.2
إتش في سي 15.4
إتش في سي 20.5
إتش في سي 25.6
وحدة البطارية
وحدة التكثيف عالية الجهد (5.12 كيلو وات ساعة، 102.4 فولت)
عدد الوحدات
1
2
3
4
5
إجمالي الطاقة [كيلوواط/ساعة]
5.12
10.24
15.36
20.48
25.6
الطاقة القابلة للاستخدام [كيلوواط ساعة] (90%DOD)
4.6
9.2
13.8
18.4
23
الجهد الاسمي [فولت]
102.4
204.8
307.2
409.6
512
أقصى جهد شحن [فولت]
115.2
230.4
345.6
460.8
576
الحد الأدنى لجهد التفريغ [فولت]
96
192
288
384
480
الوزن [كجم]
51
102
153
204
255

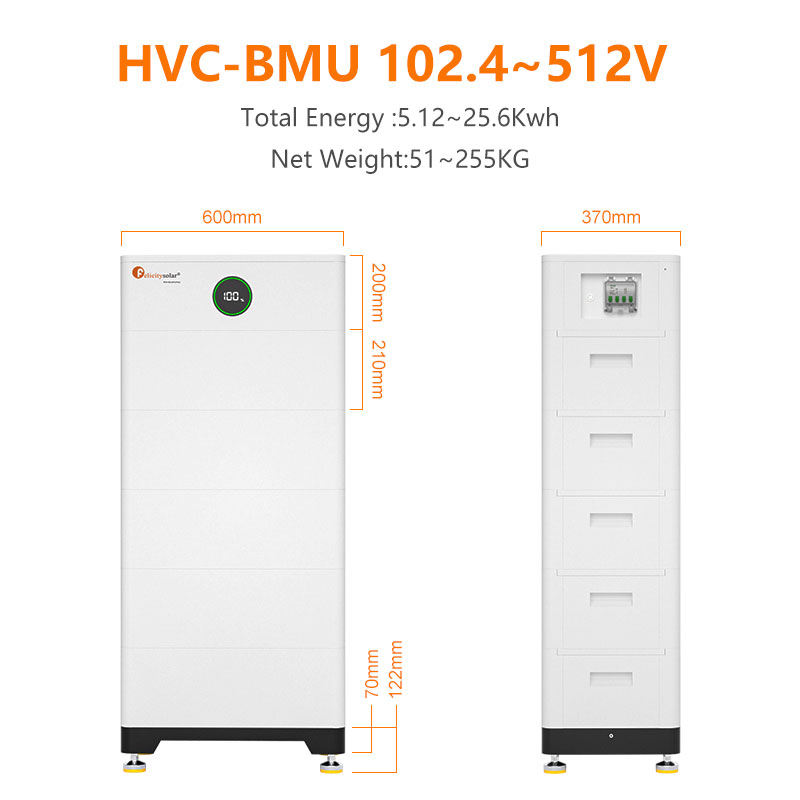

الأبعاد [العرض × العمق × الارتفاع، مم]
600/370/(322+210xN)
أقصى تيار شحن [أمبير]
30
أقصى تيار تفريغ [أمبير]
30
تواصل
CAN,R485
تصنيف حماية العلبة
IP65
نطاق درجة حرارة العمل [℃]
-10~50

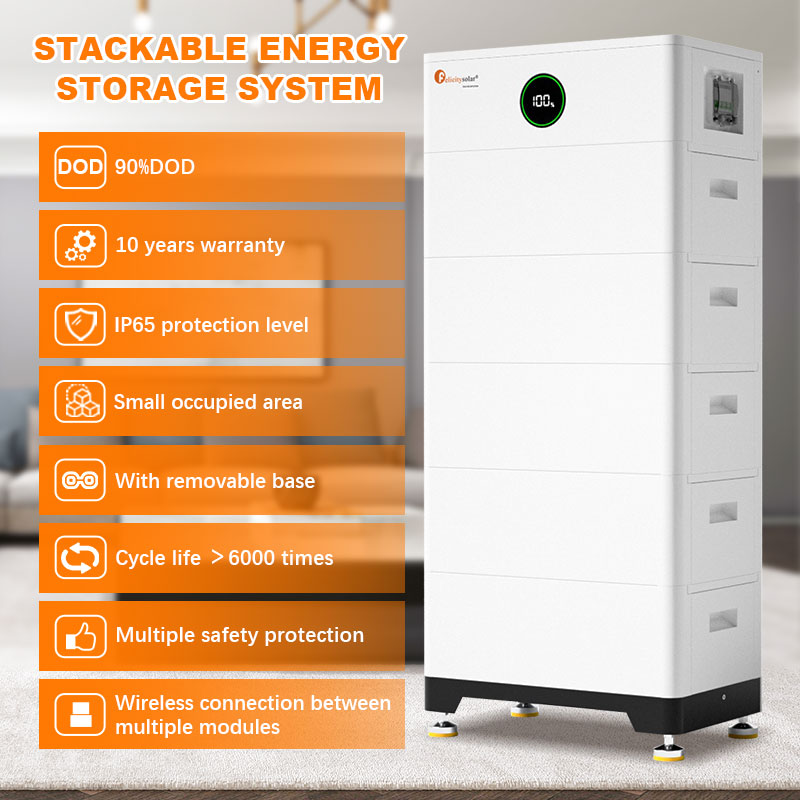

تم تجهيز البطاريات بأنظمة حماية متعددة لضمان التشغيل الآمن للنظام.
تتضمن بعض أنظمة الحماية ما يلي:
• حماية واجهة العاكس: الجهد الزائد، التيار الزائد، الدائرة القصيرة الخارجية، القطبية العكسية، الأرض
خطأ، ارتفاع درجة الحرارة، تيار الاندفاع.
• حماية البطارية: ماس كهربائي داخلي، جهد زائد، تيار زائد، درجة حرارة زائدة، جهد منخفض للبطارية

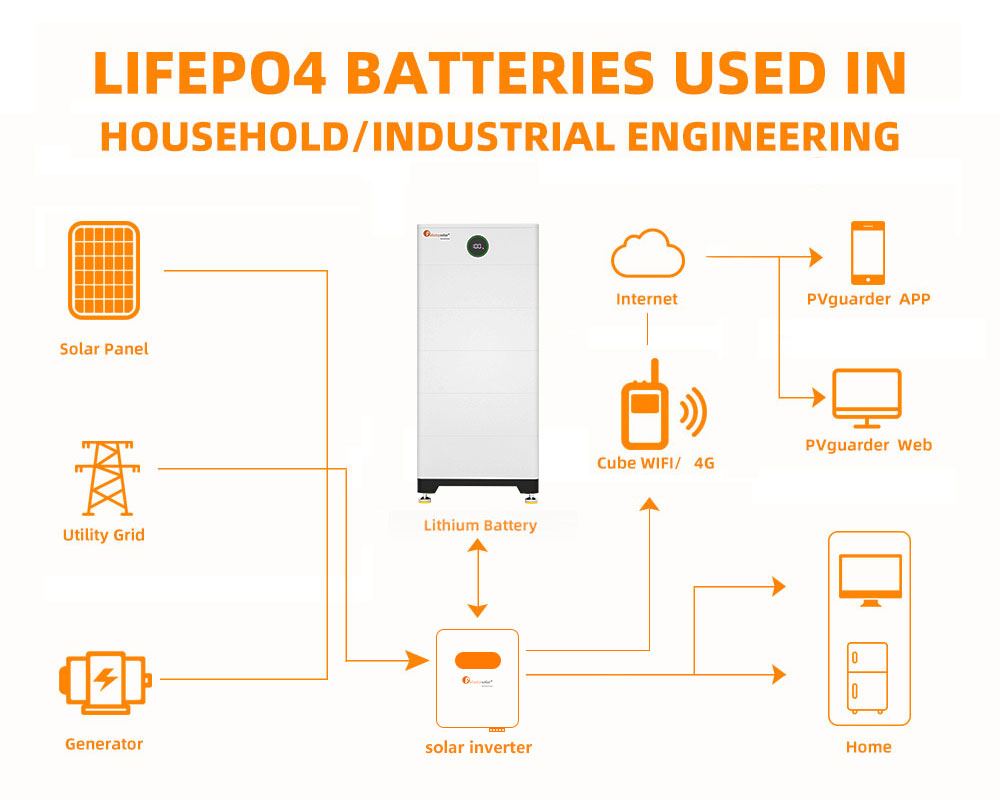

يحتوي النظام على الواجهة التالية للسماح له بالاتصال والعمل بكفاءة
طلب عرض أسعار
1. كيفية اختيار العاكس المناسب؟
إذا كان حملُك أحمالًا مقاومة، مثل المصابيح، يُمكنك اختيار عاكس موجة مُعدّلة. أما إذا كان حملُك أحمالًا حثية وسعوية، فننصح باستخدام عاكس موجة جيبية نقية.
2. كيف أختار حجم العاكس؟
تختلف أنواع الأحمال المطلوبة للطاقة. يمكنك الاطلاع على قيم طاقة الحمل لتحديد حجم عاكس الطاقة.
3.كيفية حساب حمل ساعات العمل يتطلب تكوين حجم البطارية؟
عادة ما يكون لدينا صيغة لحسابها، ولكنها ليست دقيقة بنسبة مائة بالمائة، لأنه هناك أيضًا حالة البطارية، حيث تحتوي البطاريات القديمة على بعض الخسائر، لذا فهذه مجرد قيمة مرجعية:
ساعات العمل = سعة البطارية * جهد البطارية * 0.8 / طاقة الحمل (H = AH * V * 0.8 / W)
