مقدمة:
مقدمة موجزة: جهاز تتبع أقصى نقطة قدرة (MPPT) هو محول إلكتروني من تيار مستمر إلى تيار مستمر، يُحسّن التوافق بين مجموعة الألواح الشمسية (الألواح الكهروضوئية) ومجموعة البطاريات أو شبكة الكهرباء. ببساطة، يُحوّل هذا المحول خرج تيار مستمر عالي الجهد من الألواح الشمسية (وبعض مولدات الرياح) إلى جهد أقلّ ضروري لشحن البطاريات.
بالمقارنة مع وحدة التحكم PWM التقليدية، تعمل تقنية MPPT على زيادة كفاءة الشحن بنسبة تصل إلى 20% وقد تقلل من طاقة مجموعة الطاقة الشمسية المطلوبة
ورقة البيانات
| نموذج | SCCM10048 | |||||
| أقصى جهد إدخال للطاقة الشمسية | 190 فولت | |||||
| جهد النظام الاسمي | 12،24،48 فولت تيار مستمر (أمبير) الكشف عن الأوتو | |||||
| الحد الأقصى لتيار البطارية | 45أ | |||||
| نطاق جهد مجموعة DC MPPT | 12 فولت تيار مستمر/24 فولت تيار مستمر/48 فولت تيار مستمر | |||||
| نطاق جهد MPPT لمجموعة الخلايا الكهروضوئية | 15-190 فولت تيار مستمر/30-190 فولت تيار مستمر-60-190 فولت تيار مستمر | |||||
| الحد الأقصى لقوة الإدخال | 12 فولت - 1375 واط | |||||
| 24 فولت - 2750 واط | ||||||
| 48 فولت - 5500 واط | ||||||
| خوارزمية الشحن | 3 خطوات | |||||
| مراحل الشحن | السائبة، الامتصاص، الطفو السائبة، الامتصاص، الطفو | |||||
| معامل تعويض درجة الحرارة | -5 ملي فولت/درجة مئوية/خلية (25 درجة مئوية مرجعية) -5 ملي فولت/درجة مئوية/خلية (25 درجة مئوية مرجعية) | |||||
| نطاق تعويض درجة الحرارة | 0 درجة مئوية إلى +50 درجة مئوية 0 درجة مئوية إلى +50 درجة مئوية | |||||
| نقاط ضبط تعويض درجة الحرارة | الامتصاص، التعويم الامتصاص، التعويم | |||||
| نقاط ضبط الشحن | مرحلة الامتصاص مرحلة الامتصاص مرحلة التعويم | |||||
| بطارية مغمورة | 14.6 فولت/29.2 فولت/58.4 فولت 14.6 فولت/29.2 فولت/58.4 فولت 13.5 فولت/27 فولت/54 فولت | |||||
| بطارية ARG/Gel (افتراضية) | 14.1 فولت/28.2 فولت/56.4 فولت 14.1 فولت/28.2 فولت/56.4 فولت 13.5 فولت/27 فولت/54 فولت | |||||
| جهد الشحن الزائد | 15 فولت/30 فولت/60 فولت 15 فولت/30 فولت/60 فولت | |||||
| جهد إعادة التشغيل الزائد | 14.5 فولت/29 فولت/58 فولت 14.5 فولت/29 فولت/58 فولت | |||||
| جهد تفريغ البطارية | 8.5 فولت/17 فولت/34 فولت 8.5 فولت/17 فولت/34 فولت | |||||
| جهد التفريغ الزائد للبطارية | 9 فولت/18 فولت/36 فولت 9 فولت/18 فولت/36 فولت | |||||
| حجم المنتج (الارتفاع * العرض * العمق، مم) | 283*180*105 ملم | |||||
| وزن المنتج (كجم) | 5.1 كجم | |||||
| نطاق درجة الحرارة المحيطة | 0 درجة مئوية إلى +55 درجة مئوية | |||||
| درجة حرارة التخزين | -40 درجة مئوية إلى 75 درجة مئوية | |||||
| رطوبة | 0%-90%RH(بدون تكاثف) | |||||
| حاوية | IP31 (داخلي وجيد التهوية) | |||||

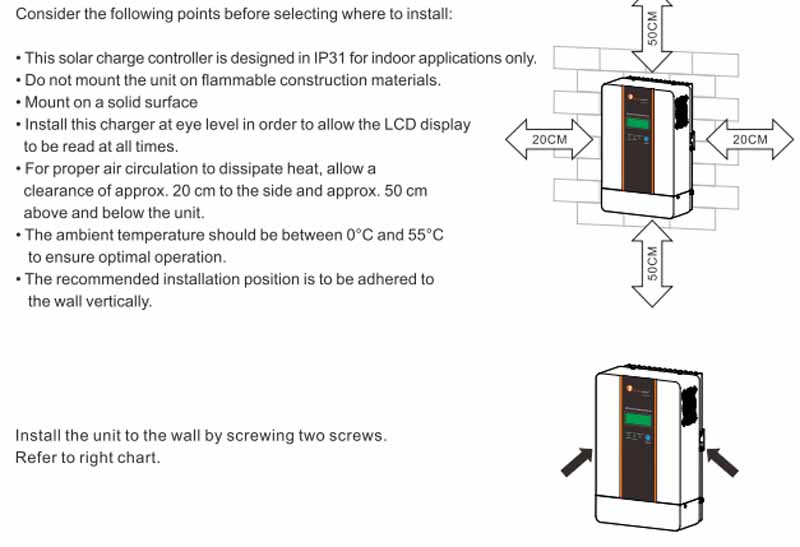

تركيب الوحدة
